Лодочные винты различаются по диаметру, шагу, числу лопастей и материалу, из которого винт изготовлен. Диаметр и шаг как правило проштампованы или отлиты сбоку или на ступице гребного винта. Расшифровка маркировки гребного винта: (1) Диаметр гребного винта (в дюймах) (2) Шаг гребного винта (в дюймах) (3) Тип гребного винта (марка)

С одним и тем же винтом можно достичь максимальной скорости и наибольшей грузоподъемности?

Нет. Для достижения высокой скорости используются шаг или диаметр, неподходящие для грузоподъемности – где совершенно другие рабочие условия. Если хотите обойтись одним винтом, то решите, что является самым важным, исходя из этого и выбирайте винт.

Какой винт лучше – 3 или 4 лопасти?

Для большинства катеров рекомендуются винты с 3 лопастями. Эти винты обеспечивают хороший разгон и работу на основной скорости. Tрехлопастной винт имеет меньшее сопротивление и позволяет (теоретически) развить большую скорость. Четырехлопастной имеет больший упор, скорость с данным винтом на режимах от малого хода до 2/3, должна быть выше. Винты с 4 лопастями имеют бо́льшее дисковое отношение, такие винты рекомендуются для бо́лее тяже́лых лодок и катеров с корпусами высокой эффективности, оснащенными более мощными двигателями.
По сравнению с 3 лопастями, они лучше «работают» при разгоне, наиболее эффективны при буксировке воднолыжников и парашютистов, и обладают меньшим количеством вибраций на высоких скоростях.

При переходе от трехлопастного на четырех или пятилопастной гребной винт, как правило, обороты двигателя снижаются на 50-100 об/мин. Применение четырех и/или пятилопастных винтов в сравнении с трехлопастными обычно приводит к:

• – ускорению выхода на глиссирование;
• – выходу на глиссирование лодки на меньшей скорости;
• – увеличению скорости лодки на средних оборотах двигателя;
• – обеспечению лучшего ускорения по сравнению с большинством трехлопастных гребных винтов;
• – снижению вибрации двигателя;
• – улучшению управляемости в сложных погодных условиях;
• – снижению эффекта вентиляции при крутых поворотах;
• – улучшению управляемости на малой скорости;
• – снижению максимальной скорости в сравнении с соответствующим трехлопастным гребным винтом.

Для моего катера есть винт 13″ и 14″ диаметра. Меньший диаметр с большим шагом – это же самое?

a – диаметр винта; b – шаг винта.
Шагом нельзя заменить диаметр. Диаметр непосредственно связан с мощностью двигателя, количеством оборотов в минуту и скоростью, на которую указывают ваши требования.

Если эксплуатационные режимы предполагают 13″ диаметр, то при установке 12″ будет уменьшена его эффективность.

Необходимо ли использовать высокую температуру, чтобы установить или снять винт?

Нагрев никогда не должен использоваться при установке винта, и поэтому редко требуется для его снятия. Если невозможно снять винт используя мягкий молоток, может помочь легкий аккуратный нагрев паяльной лампой. Не используйте сварочную горелку, поскольку быстрая, резкая высокая температура изменит структуру бронзы, создав внутренние напряжения, могущие привести к расколу ступицы.

Каково преимущество использования второго винта – левого вращения?

Два винта, работающих в одном направлении на лодках (судах), создают реактивный момент. Другими словами, два правых винта будут наклонять катер влево. Два винта противоположного вращения на одинаковых двигателях устранят этот реактивный момент, потому что левый винт уравновесит правый. Это приведет к лучшему прямолинейному движению и управлению на высокой скорости. Поэтомо часто устанавливаются 2 мотора с винтами разного вращения.

Три самых распространенных материала винта – сложная пластмасса, алюминий и нержавеющая сталь

Каждый имеет различия в цене и эксплуатации. (Бронза – обычно используется на более медленных катерах и яхтах.) Материал винта определяет его применение на двигателях различной мощности.
Пластмассовые винты катеров – используются на двигателях меньше чем 50hp (предпочтительнее меньше чем 20hp). Много водномоторников, используют пластмассовый винт как запасной, а не как штатный. Хотя они дешевле, но их эффективность ограничена прогибающимся под нагрузкой лопастями, неспособными сохранить форму, из за относительной слабости тонких пластмассовых лопастей. Большинство пластмассовых винтов не может быть восстановлено, хотя некоторые лопасти можно купить поштучно для замены. Ни одни винты до настоящего времени не имеют лучших свойств, чем винты, сделанные из металлов – хороший винт должен иметь длительный срок службы и поддаваться ремонту. Пока имеющиеся пластмассы проигрывают по всем этим параметрам. Алюминиевые винты – большинство катеров, укомплектованы алюминиевыми винтами. Алюминиевые винты относительно недороги, легки при восстанолении, и при нормальных условиях могут прослужить много лет. Алюминиевые винты используются на двигателях до 150hp. Алюминиевые винты немного более дороги чем пластмасса, но работают более эффективно благодаря уменьшенной толщине лопасти, меньше прогибаются под нагрузкой, лучше держат форму лопасти. Алюминиевые лопасти при небольшом повреждении достаточно ремонтопригодны. Нержавеющая сталь – более дорога, но намного более прочна и долговечна чем алюминий. Нержавеющая сталь дорога, но оправдывает цену, потому что она лучше всего и с наименьшими потерями передают мощность. Наиболее универсальные и дорогие винты – из нержавеющей стали. Сталь чрезвычайно прочна, позволяя лопасти иметь наименьшую толщину, насколько это возможно, благодаря чему уменьшается сопротивление в воде, а благодаря ее прочности – устраняется прогиб. Несмотря на то, что лопасть имеет малую толщину, она достаточно прочна. Сталь ремонтопригодна после ударов о затопленное препятствие, но есть другая сторона всех плюсов – больше вероятность погнуть вал.

Стальной гребной винт или алюминиевый

Популярная тема на водно-моторных форумах: одни приписывают стальным винтам чудодейственные свойства, другие же доказывают, что это не более чем блестящий понт, который со временем губит редуктор лодочного мотора.

Изначально лодочный мотор может продаваться и вовсе без винта – как правило это модели средней и большой мощности. В этом случае владелец подбирает гребной винт исходя из имеющегося катера и его потребностей. Как правило стальной винт докупается к уже имеющемуся алюминиевому, который переходит в разряд запасного на катере водкомоторника. Приобретая стальной винт водкомоторник сравнивает такие основные показатели:

Цена

– cтальной винт стоит в несколько раз дороже алюминиевого.

Вес

– стальной винт в несколько раз тяжелее. Это нисколько не влияет на разгонную динамику, хотя такие аргументы часто и выдвигаются «специалистами». Факт: гонщики, которые борются доли доли секунд быстроты разгона – используют исключительно стальные винты.

Нагрузка на подшипники

– более тяжелый стальной винт не создает большую нагрузку на подшипники ступицы гребного вала.

Упор, создаваемый гребным винтом при движении водкомоторки, составляет десятки, и сотни килограммов – на этом фоне вес самого винта практически незаметен. Причиной износа подшипников гребного вала скорее может быть дисбаланс лопастей, вызывающий вибрацию при вращении винта.

Нагрузка на шестерни

– при установленном стальном винте передний ход или реверс включаются более «жестко», нежели с алюминиевым. Редуктор подвесного лодочного мотора не имеет сцепления или фрикционных синхронизаторов – шестерни переднего и заднего хода включаются жестко, через кулачковую муфту – «храповик». Смягчает «удар» при включении только резиновый амортизатор, запрессованый в ступицу винта. Выход из положения один – холостые обороты должны быть отрегулированы и находиться в норме (обычно 650–850 об/мин).

Конструкция

– сечение лопасти (толщина) у стального винта вдвое тоньше алюминиевого. Это позволяет получить более высокий КПД на высоких скоростях.

Алюминиевые винты изготавливаются простым методом кокильного литья, накладывающим определенные ограничения на конфигурацию и не отличающимся прецизионной точностью.

Стальные винты отливают по специальным формам, что обеспечивает более высокую точность и позволяет создавать практически любые формы. Практически каждый стальной винт доводится вручную. Отсюда высокая себестоимость и цена стальных винтов.

Проектирование воздушного винта

Рис. 1. «Туполевские» аэросани-амфибии А-3 с воздушным винтом.

Проблема создания быстроходной мелкосидящей моторной лодки с воздушным винтом продолжает интересовать и наших судостроителей-любителей. Наиболее доступна для них мощность 20—30 л. с. Поэтому рассмотрим основные вопросы проектирования воздушного движителя с расчетом именно на такую мощность.

Тщательное определение геометрических размеров воздушного винта позволит полностью использовать мощность двигателя и получить тягу, близкую к максимальной при имеющейся мощности. При этом особую важность будет иметь правильный выбор диаметра винта, от которого во многом зависит не только КПД движителя, но и уровень шума, прямо обусловленный величиной окружных скоростей.

Исследованиями зависимости тяги от скорости хода установлено, что для реализации возможностей воздушного винта при мощности 25 л. с. необходимо иметь его диаметр — около 2 м. Чтобы обеспечить наименьшие энергетические затраты, воздух должен отбрасываться назад струей с большей площадью сечения; в нашем конкретном случае площадь, ометаемая винтом, составит около 3 м². Уменьшение диаметра винта до 1 м для снижения уровня шума уменьшит площадь, ометаемую винтом, в 4 раза, а это, несмотря на увеличение скорости в струе, вызовет падение тяги на швартовах на 37%. К сожалению, компенсировать это снижение тяги не удается ни шагом, ни числом лопастей, ни их шириной.

С увеличением скорости движения проигрыш в тяге от уменьшения диаметра снижается; таким образом, увеличение скоростей позволяет применять винты меньшего диаметра. Для винтов диаметром 1 и 2 м, обеспечивающих максимальную тягу на швартовах, на скорости 90 км/ч величины тяги становятся равными. Увеличение диаметра до 2,5 м, увеличивая тягу на швартовах, дает лишь незначительный прирост тяги на скоростях более 50 км/ч. В общем случае каждому диапазону эксплуатационных скоростей (при определенной мощности двигателя) соответствует свой оптимальный диаметр винта. С увеличением мощности при неизменной скорости оптимальный по КПД диаметр увеличивается.

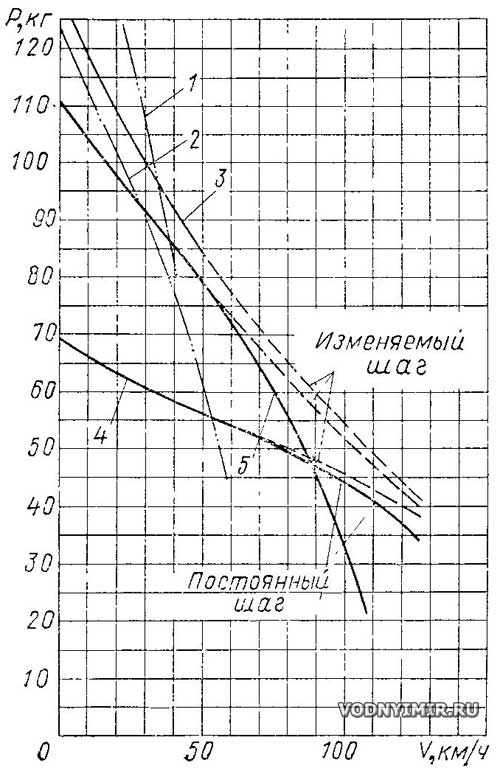

Как следует из приведенного на рис. 2 графика, тяга воздушного винта диаметром 1 м больше тяги водяного гребного винта (штатного) подвесного мотора «Нептун-23» или «Привет-22» при скоростях свыше 55 км/ч, а воздушного винта диаметром 2 м — уже при скоростях свыше 30—35 км/ч. Расчеты показывают, что на скорости 50 км/ч километровый расход топлива двигателя с воздушным винтом диаметром 2 м будет на 20—25% меньше, чем наиболее экономичного подвесного мотора «Привет-22».

Последовательность выбора элементов воздушного винта по приводимым графикам такова. Диаметр винта определяется в зависимости от необходимой тяги на швартовах при заданной мощности на валу винта. Если эксплуатация мотолодки предполагается в населенных районах или районах, где существуют ограничения по шуму, приемлемый (на сегодня) уровень шумов будет соответствовать окружной скорости — 160—180 м/с. Определив, исходя из этой условной нормы и диаметра винта, максимальное число его оборотов, установим передаточное отношение от вала двигателя к валу винта.

Для диаметра 2 м допустимое по уровню шума число оборотов будет около 1500 об/мин (для диаметра 1 м — около 3000 об/мин); таким образом, передаточное отношение при числе оборотов двигателя 4500 об/мин составит около 3 (для диаметра 1 м — около 1,5).

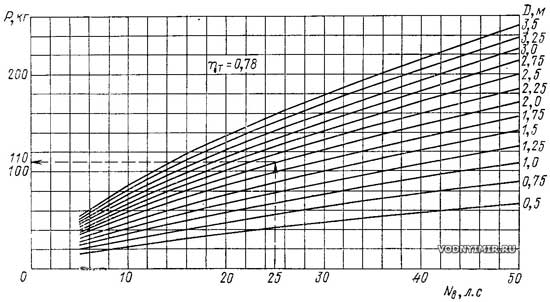

При помощи графика на рис. 3 вы сможете определить величину тяги воздушного винта, если уже выбраны диаметр винта и мощность двигателя. Для нашего примера выбран двигатель самой доступной мощности — 25 л. с., а диаметр винта — 2 м. Для этого конкретного случая величина тяги равна 110 кг.

Отсутствие надежных редукторов является, пожалуй, самым серьезным препятствием, которое предстоит преодолеть. Как правило, цепные и ременные передачи, изготовленные любителями в кустарных условиях, оказываются ненадежными и имеют низкий КПД. Вынужденная же установка воздушного винта прямо на вал двигателя приводит к необходимости уменьшения диаметра и, следовательно, снижению эффективности движителя.

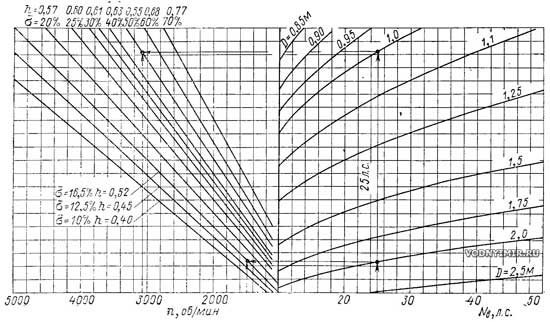

Для определения ширины лопасти и шага следует воспользоваться приводимой номограммой рис. 4. На горизонтальной правой шкале из точки, соответствующей мощности на валу винта, проводим вертикаль до пересечения с кривой, соответствующей ранее найденному диаметру винта. От точки пересечения проводим горизонтальную прямую до пересечения с вертикалью, проведенной из точки, лежащей на левой шкале числа оборотов. Полученное значение определяет величину покрытия проектируемого винта (покрытием авиастроители называют отношение суммы ширин лопастей к диаметру).

Для двухлопастных винтов покрытие равно отношению ширины лопасти к радиусу винта R. Над значениями покрытий указаны значения оптимальных шагов винта. Для нашего примера получены: покрытие σ=0,165 и относительный шаг (отношение шага к диаметру) h=0,52. Для винта диаметром 1 м σ=0,50 м и h=0,65. Винт диаметром 2 м должен быть 2-лопастным с шириной лопасти, составляющей 16,5% R, так как величина покрытия невелика; винт диаметром 1 м может быть 6-лопастным с шириной лопасти 50_3=16,6% R или 4-лопастным с шириной лопастей 50:2 = 25% R. Увеличение числа лопастей даст дополнительное уменьшение уровня шума.

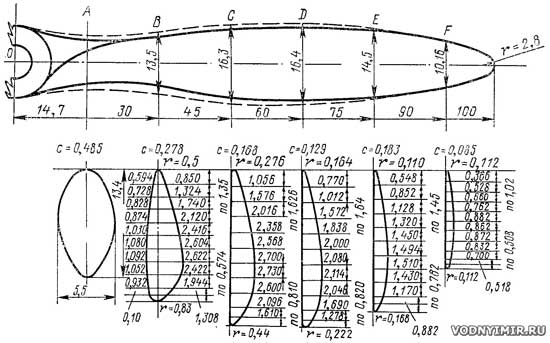

Если необходимо построить лопасть большей относительной ширины, все относительные размеры необходимо изменить соответственно новой ширине. Например: для лопасти шириной 25% хорды и толщины сечений нужно увеличить в отношении 25:16,5=1,52, т. е. в полтора раза.

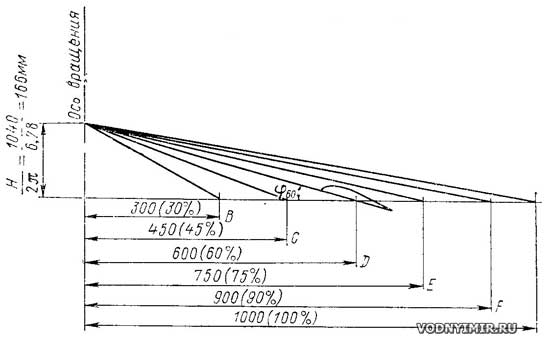

На схеме рис. 6 приведено построение установочных углов сечений по найденному ранее шагу воздушного винта.

Предлагаемый приближенный метод при минимальной трудоемкости расчетных работ дает хорошие результаты. Полученные расхождения при сравнении расчетных данных и результатов натурных испытании составляют по мощности — до 3%, по тяге — 5—7%.

«Проектирование воздушного винта», Г. В. Махоткин, КиЯ 2(78) 1979 г.
