Самостоятельное изготовление секционных ворот с электроприводом

Управление автомобилем предоставляет комфорт передвижения, поэтому автовладельцы стараются максимально автоматизировать процессы, связанные с движением и обслуживанием транспортного средства. Одной из приятных опций, позволяющей не выходя из машины заехать во двор или гараж, является автоматизация открытия ворот. И если процесс изготовления самой конструкции не представляет большой сложности, то система управления реализуется далеко не каждым автовладельцем. Поэтому мы рассмотрим основные принципы и детали, которые позволят вам сделать автоматические ворота своими руками.

Установка автоматики

Для установки автоматики на ворота нужно приготовить материалы и инструменты:

• электрическая дрель;
• шуруповерт;
• плоскогубцы;
• рулетка или метр строительный;
• моток изоленты;
• молоток.

Необходимо подобрать правильный привод для створок, открывающихся внутрь и наружу. После выбора привода следует определиться с тем, каким будет дальнейший комплект. Для этого нужно знать ширину створки и нагрузку ветра. Створки должны легко передвигаться. Когда все недостатки устранены, можно приступать к установке привода. На узких распашных воротах принято крепить систему сверху. Кирпичные столбы усиливают способом обваривания их по кругу.

Установка устройства на распашные ворота

Как уже было сказано выше, приводы для ворот легко смастерить своими руками. Особенно это актуально, если у автовладельца установлены распашные ворота. В этом случае приобретается актуатор с якорным мотором. Его просто устанавливают на расчетное место. Если же вы не обладаете техническими знаниями и не можете сделать представленное устройство самостоятельно, воспользуйтесь готовыми приводами необходимого подходящего механизма.

Монтаж привода для ворот своими руками осуществляется строго по инструкции, которая включает в себя следующие действия:

• каждый привод устанавливается в строго отведенных для них местах, прописанных в инструкции, поэтому к наметке линий следует отнестись внимательно и тщательно промерить все параметры;
• в зависимости от колонны, выбирают способ крепления монтажного кронштейна, а далее осуществляется само крепление;
• зачастую вниз устанавливается рычаг и двигатель;
• в зависимости от конструкции и створок ворот, происходит крепление переднего кронштейна и изогнутого рычага;
• после перечисленных установок необходимо проверить все устройство на наличие и выявление погрешностей;
• разблокируйте привод, откройте ворота вручную и настройте работу концевых выключателей;
• проверьте положение блока при закрытых воротах: он должен занимать установленное изначально положение;
• если есть необходимость, можете ослабить винт крепления в концевом блоке;
• заблокируйте электропривод и подключите электропитание.

После установки необходимо тщательно проверить работу устройства. Для этого механизм привода включают несколько раз, чтобы убедиться, что настройка правильная, а сами ворота распахиваются с легкостью, без погрешностей или остановок. После проведения проверки оснастите все оборудование системой управления, подключите лампу и фотоэлементы.

Автоматические приводы для ворот удобны, но к их выбору следует подходить ответственно. По рекомендации специалистов, приобретайте устройства только в специализированных магазинах либо компаниях, осуществляющих изготовление и монтаж ворот.

Линейный винтовой распашной двигатель

Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.

Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.

Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.

Приводы для автоматизации

Механизм для автоматического открывания ворот — это самый главный их узел.

Для того чтобы обеспечить открывание ворот, необходимо передать на них движение мотора. Для этого потребуется установка специального крепления. Данные устройства бывают следующих типов:

• рейки;
• винтовые передачи;
• устройства с применением зубчатого колеса;
• кривошипно-шатунные механизмы;
• червячные механизмы;
• цепные передачи.

Для того чтобы сделать откатные или распашные ворота своими руками, применяются перечисленные крепления. Рассмотрим подробнее приводы для автоматизации каждого типа ворот.

Для распахивающихся створок

Для самостоятельного открывания распашных ворот потребуется установка рычажного или линейного привода. Линейный привод походит на автомобильный амортизатор, принцип действия которого заключается в удлинении штока привода. Его рекомендуется использовать при необходимости открывания дверей в разные стороны. Часто устройство изготавливают собственноручно из деталей спутниковых антенн.

Рычажный привод походит на движение руки. Размер устройства в процессе работы не изменяется, крепление производится с использованием подвижного шарнира. Рекомендуется использовать при навешивании створок на столбики из кирпича, поскольку привод не требователен к размещению точки опоры. Для самостоятельного изготовления применяются приводы от стеклоочистителей или стеклоподъемников.

Автоматика для сдвижного полотна

Для того чтобы обеспечить автоматическое открывание или закрывание откатных ворот, используется автоматика заводского производства, в комплект которой входят:

1. привод;
2. блок управления датчиками;
3. зубчатая рейка.

Подобное устройство можно сделать самостоятельно, используя электромотор с редуктором, длинную цепь от автомобильной техники и 2 звездочки.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

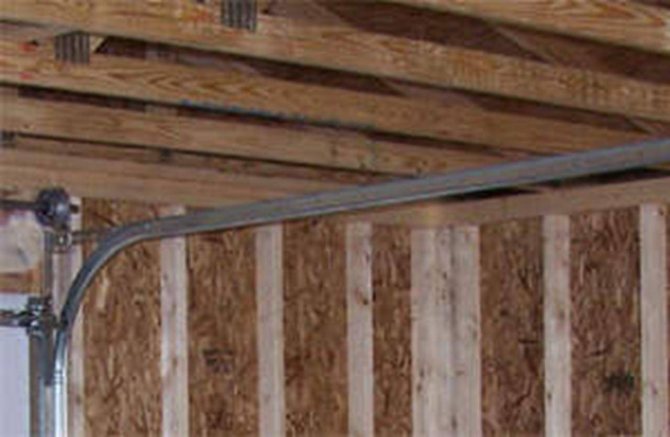

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

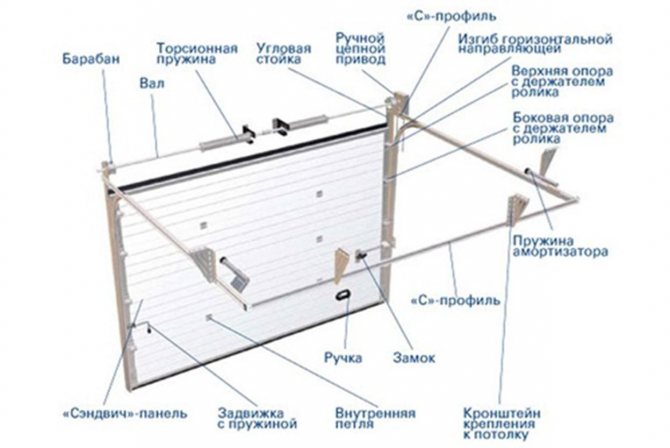

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

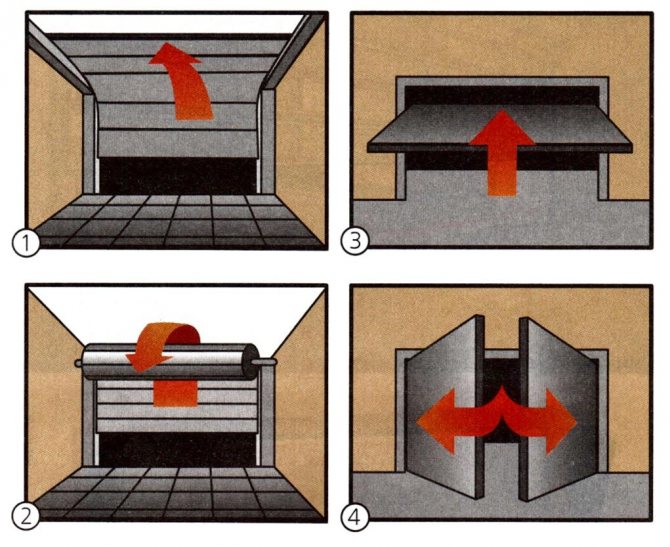

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

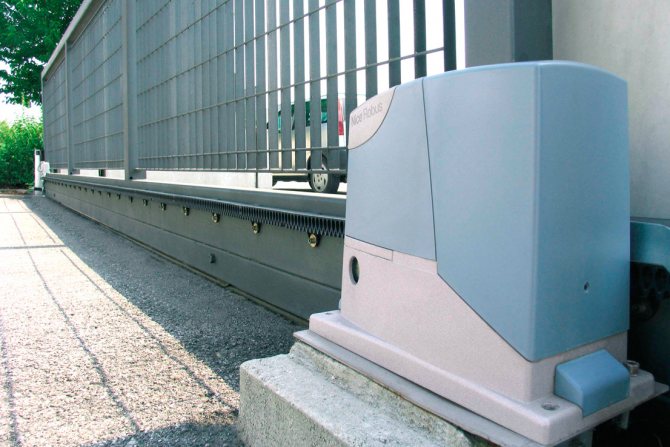

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

• Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
• Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
• Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
• Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

  Пример комплектации автоматических раздвижных ворот

• При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
• Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
• Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

1. Тип несущей системы (консольные, на рельсе, на верхней балке).
2. Размеры и масса (хотя-бы приблизительная) полотна.
3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

Этапы монтажа своими руками

1. В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
2. Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
3. Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
4. После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
5. Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
6. Обеспечить защиту специальными датчиками.
7. Следует запустить ворота в тестовом режиме.

Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!

Особенности, достоинства и недостатки

Встречаются автоматические ворота различных видов. Существуют конструкции оригинального типа со сложными механизмами. Но если не брать их во внимание, то всего есть три вида:

• распашные;
• откатные;
• гаражные.

Распашные

Откатные

Гаражные

Перед тем, как сделать один из перечисленных типов автоматических ворот своими руками, стоит внимательно изучить их особенности, характеристики, плюсы и минусы.

Распашные автоматические ворота пользуются наибольшей популярностью. Представляет собой такая конструкция две створки, которые крепятся благодаря шарнирным петлям к стальному каркасу. Створки состоят из стального каркаса, обшитого листовой сталью или профилированным листом.

Достоинства таких ворот заключаются в простом и удобном монтаже, высоком уровне безопасности, доступной стоимости всех элементов конструкции. Недостатком конструкции является необходимость обеспечения свободного пространства для раскрытия створок. В зимний период это пространство нужно будет расчищать от снега.

Откатные ворота гораздо сложнее в эксплуатации, чем распашные. Суть работы данного типа походит на движение дверей шкафа-купе. Для этого над проемом ворот устанавливается направляющая, благодаря которой воротное полотно выполняет движение в сторону, открывая тем самым проезд. Для обеспечения полноценной работы выполняется установка специального улавливателя, который выполняет контроль за движением полотна.

Для изготовления откатных ворот используются панели, закрепленные на металлическом каркасе. Для снижения шума каркас заполняется полиуретаном.

К достоинствам откатных ворот относятся:

1. удобная эксплуатация, особенно если сравнивать этот тип с распашными воротами;
2. возможность свободного отката полотна без необходимости организации дополнительного свободного пространства;
3. надежность в работе;
4. красивый и стильный дизайн;
5. длительный срок службы.

К недостаткам этого типа относятся высокая стоимость автоматики, необходимость организации аварийного открывания полотна в случае внезапного отключения электроэнергии.

Гаражные ворота, в свою очередь, делятся на 3 типа: секционные, подъемно-поворотные, роллетные. Эти типы практически невозможно сделать самостоятельно. Для этого необходимо иметь специальное оборудование и некоторые умения и навыки.

Все типы ворот требуют при установке определенных навыков. Особенно, если учитывать то, что без автоматики здесь не обойтись, а она требует особого подхода при монтаже.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу

Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

Виды ворот

Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:

• Распашные ворота – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;
• Откатные ворота – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
• Подъемные и подъемно-поворотные ворота (роллетные) — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.

Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.

Подъемные в качестве автоматических гаражных ворот требуют разработки проекта и высокой точности работ, из-за чего процесс их самостоятельной реализации без наличия соответствующего опыта не представляется возможным. Поэтому в рамках статьи мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольные откатные ворота.

Конструктивные особенности

Створки крепятся к колоннам из бетона и кирпича

Детали и элементы конструкции:

• вертикальные опорные стойки;
• рама для установки материала полотнища;
• зашивочный слой;
• петли, задвижки, замки, автоматическое устройство для управления.

Рамный каркас выполняют из квадратной или прямоугольной трубы. Размер сечения зависит от габаритов пролета и высоты столбов.

Используют размер по весу одного полотна:

• до 150 кг — труба 80 х 80 с толщиной стенки 4 мм;
• 150 – 300 кг — профильный прокат 100 х 100, толщина оболочки 5 мм;
• Более 300 кг — труба 140 х 100, толщина 5 мм.

Створки навешивают на столбы из бетона, кирпича, дерева, металла. Петли выбирают регулируемые или без такой функции из качественного материала, замки устанавливают электронные, электромеханические, механические.

Чертеж со стандартными размерами

Чертеж распашных ворот с калиткой

Нужно выполнить на бумаге чертеж ворот или эскиз с указанием всех размеров. Размеры полотен по высоте определяют так, чтобы снизу был технический промежуток, рассчитанный на небольшой снеговой занос (10 – 15 см от земли). Зазор уменьшает нагрузку от ветра, т. к. уменьшает парусность.

Раму сваривают по проекту так, чтобы в нее становился обшивочный материал без порезки. Срезание увеличивает трудоемкость, после подгонки получаются остатки, которые выбрасывают. Между створками делают небольшой зазор (3 – 5 мм), чтобы нивелировать некоторое смещение деталей.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники — cable.ru, Кабель.РФ

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;
• заслонки;
• верхние подпирающие ролики;
• направляющая планка;
• накатные ролики;
• несколько уловителей;
• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Самостоятельная установка

Не менее качественную систему можно собрать самостоятельно. К тому же это позволит сэкономить бюджет на комплектующих.

Для самостоятельного производства привода понадобится:

• старый, но работающий электромотор;
• 2 звёздочки;
• цепь для передачи крутящего момента от мотора к воротам.

Заводских моделей распашных ворот есть множество. Отдельно продаются и механизмы привода. Сделаны они качественно и способны работать при разных погодных условиях. Отличаются покупные механизмы необходимым усилием для открывания, количеством нужной электроэнергии и силы тока.

Единственным большим минусом установки таких вариантов является их цена. За простой механизм с блоком управления необходимо заплатить в районе 20 000 рублей. Этот фактор является решающим, чтобы задуматься о самостоятельной установке ворот.

Подготовка места

Правильный выбор места является решающим фактором для успешной постройки.

Чтобы конструкция была практичной, необходимо учесть несколько нюансов:

• место для установки;
• возможность открывания в одну или две стороны, только наружу или внутрь и т.п.;
• размеры створок;
• особенности монтажа опорных стоек;
• тип крепления приводного механизма, а также место его установки;
• способ монтажа кабелей с подачей электричества к воротам;
• наличие дополнительного аккумулятора питания;
• особенности фиксирующего элемента.

Также не стоит забывать об особенностях материалов, из которых будут делаться ворота. Если все нюансы по проектировке решены, тогда можно приступать к выбору привода и составлению схемы.

Габариты конструкции

Сначала необходимо определиться с шириной будущего проёма. При составлении проекта необходимо учитывать, какие автомобили будут проезжать сквозь ворота. Если в хозяйстве нет спецтехники, то достаточно проёма в 2,5 м. Но когда есть трактор или грузовые машины, то минимальная ширина должна составлять 3,5 м.

Необходимо учесть и возможность проезда автомобиля под прямым углом. Если дорога возле участка слишком узкая, чтобы совершить разворот и въехать в проезд под углом 90°, ширину ворот увеличивают на 1-2 метра. Не стоит забывать и о том, будут ли ворота открываться на проезжую часть или нет. Если да, то к ширине проезда необходимо добавить ещё несколько десятков сантиметров.

Если есть возможность сделать конструкцию шире, даже когда в этом нет необходимости, то лучше это сделать. Как показывает практика, ширины в 4-4,5 метра будет достаточно для проезда любой спецтехники.

Необходимые материалы

Для каркаса конструкции идеально подойдут профильные трубы из стали. Они максимально надёжны и делают конструкцию жёсткой.

Не забываем про необходимый материал

Для обивки каркаса можно воспользоваться следующими материалами:

• листы металла;
• поликарбонатные листы или профнастил;
• доски;
• кованные элементы.

Экстравагантно выглядят конструкции с комбинированием нескольких элементов. К примеру, можно сделать ворота с кованными и деревянными элементами.

Для изготовления опор необходимо подготовить:

• трубы из стали или обыкновенные швеллеры;
• деревянный брус;
• бетон;
• камень или кирпич для кладки столбцов.

Прочность стоек должна соответствовать весу полотен. В противном случае они будут сходиться внутрь, и о нормальной работе автоматической системы не может идти и речи.

Для постройки каркаса ворот понадобится классический шаблон или схема. Автоматику для распашных ворот своими руками лучше также конструировать по шаблону. Какие именно выбирать схемы — дело каждого. Решающее значение имеет качество материалов, производства и уровня мастерства. Можно выбрать классические шаблоны, оригинальные или самостоятельно начерченные, если есть опыт.

Преимущества и недостатки подъёмной конструкции

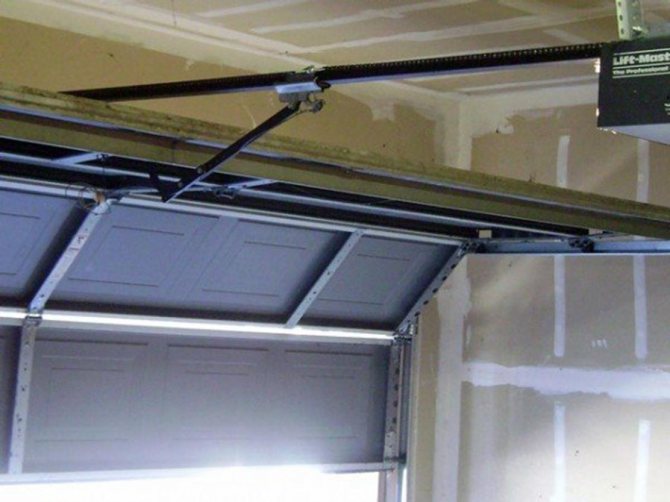

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Установка устройства на откатные ворота

Схема установки автоматики для раздвижных ворот.

В данном случае выбор типа привода осуществляется немного по другой схеме. Здесь берется в расчет расстояние от внутреннего столба до петли. Если это значение не превышает 15 см, выбирать следует линейный тип, в другой ситуации — рычажный.

Далее происходит выбор подходящей конструкции с учетом веса и размеров ворот, где требуются значения высоты, ширины и диагоналей. Сам электропривод устанавливается поодаль от направляющей. В стороне, противоположной к откату, сверху и снизу прикрепляются ловители, в середине столба или стены замковый выключатель, а с внутренней стороны — фотоэлемент. В результате, как только электропривод получает сигнал, система срабатывает и с помощью бокового держателя происходит открывание створки ворот.

Подобную конструкцию зачастую применяют на предприятиях, поэтому ее устанавливают специалисты. Следует уточнить, что при таком монтаже нужно соблюдать правила подключения электропроводки, поэтому редко установка происходит самостоятельно.

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп.;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать

Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

• профтрубы с сечением 60х30 мм и 40х30 мм;
• швеллер или профильная труба с сечением от 10х10 см;
• декоративная обшивка – профнастил, дерево, сэндвич-панели;
• кирпич для стоек;
• арматура 14 мм в диаметре;
• электроды для сварки частей сооружения;
• щебень, цемент и песок для приготовления раствора;
• грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
• изоляционные ПВХ-трубки;
• электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.
