Пошаговое руководство по изготовлению полезного прибора автомобильного вольтметра

Вольтметр автомобильный представляет собой устройство, предназначенное для измерения уровня напряжения в электрической сети автомобиля. Благодаря вольтметру автовладелец может узнать о возможных перепадах напряжения в электросети, что позволит своевременно определить поломку и устранить ее. О том, как соорудить такой девайс самостоятельно, мы расскажем ниже.

Особенности девайса

Как сделать электронный светодиодный вольтметр-термометр на микроконтроллере в машину из калькулятора своими руками? Как осуществляется подключение вольметра с амперметром в автомобиле в прикуриватель? Сначала рассмотрим основные особенности автомобильных вольтметров.

Описание

Основное назначение устройства заключается в замере параметра напряжения в автомобильной сети. Аналоговые и ламповые девайсы оборудуются шкалой со стрелочным указателем, но в машину лучше поставить цифровой гаджет. В таких приборах все параметры выводятся на дисплей. Стрелочные девайсы постепенно отходят на второй план, сегодня они являются морально устаревшими (видео опубликовано каналом Китай в SHOPe).

Разновидности

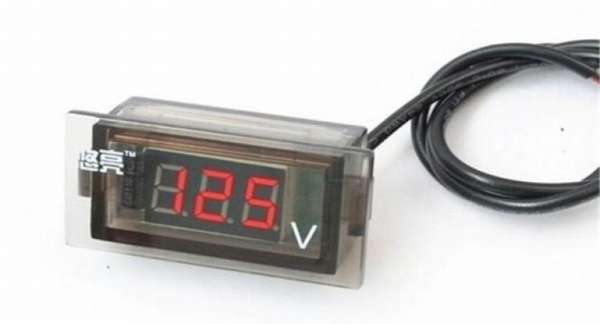

Вольтметры могут быть или стандартными, или комбинированными:

1. Ключевой особенностью стандартных вольтметров являются довольно небольшие габариты, это дает возможность поставить девайс абсолютно в любом месте салона в авто. На практике такие устройства чаще всего подключаются к прикуривателю. При таком подключении вольтметр сможет фиксировать напряжения в сети как при заведенном, так и на заглушенном силовом агрегате. В первом случае рабочий параметр должен составить 13.5-14.5 вольт, во втором около 12.5 В.
2. Комбинированные устройства. Такие девайсы могут быть также оборудованы тахометрами, амперметрами и даже термометрами. Комбинированные вольтметры считаются более функциональными устройствами, поэтому они более востребованы на рынке.

https://youtube.com/watch?v=LNn9XmwzPbs

https://youtube.com/watch?v=nrwKLjDfqj8

Сборка простого вольтметра

В домашних условиях можно изготовить простой вольтметр своими руками. Однако необходимо понимать, что точность и чувствительность такого устройства будет ограничена.

Миниатюрный аппарат можно задействоваться в бытовых целях в сочетании с амперметром. Простейший измерительный прибор можно собрать из нескольких компонентов.

Потребуются:

• стрелочная измерительная головка;
• комплект резисторов.

Необходимо учитывать, что номинал резисторов может отличаться.

От этого показателя напрямую зависит входное сопротивление. Поэтому необходимо подбирать резисторы с учетом того, для каких целей будет использоваться прибор. Для цепей со слабым напряжением подойдет простой вольтметр с 1 резистором. Однако, если требуется замер проводки или других сетей, в которых напряжение исчисляется десятками или сотнями вольт, то потребуется минимум 4 резистора, как на схеме. Подключать устройство необходимо параллельно нагрузке. Последовательное подключение не рекомендуется, так как может привести к выходу прибора из строя.

Как соорудить самодельный вольтметр для машины?

Как своими руками соорудить девайс на светодиодах? Подробное руководство по разработке и подключению этого устройства представлено ниже, для начала рекомендуем узнать описание схемы.

Схема

Для изготовления девайса в соответствии со схемой вы должны как минимум обладать навыками и опытом в сооружении подобных устройств. В противном случае добиться желаемого результата будет непросто. Как вариант, всегда можно приобрести готовый вольтметр в магазине с электроникой для машин. Вы можете ознакомиться с примером разработки девайса на pic16f676 со схемой, в которой предел измерения составляет 50 вольт, этого параметра будет достаточно.

На двух резисторных элементах с маркировкой R1 и R2 устанавливается делитель напряжения, а предназначение резистора R3 заключается в калибровке устройства. Конденсаторный элемент С1 применяется для того, чтобы защитить устройство от импульсных помех, с помощью этого конденсатора также сглаживается входной сигнал. В схеме на pic имеется также устройство VD1, представляющее собой стабилитрон, который используется для того, чтобы ограничить параметр входного напряжения, в частности, речь идет о входе контроллера. Этот элемент очень важен, поскольку без него вход МК может попросту перегореть при скачках напряжения в бортовой сети.

Инвертирующее устройство вольтмера собирается на резисторных элементах R11, R12 и R13, также для нормальной работы инвертора потребуется транзистор VT1. Инвертор используется для зажигания точки на индикаторе устройства. К выходу МК нужно подсоединить индикатор с анодом, при этом желательно, чтобы последний имел низкое потребление тока (автор видео канал By гараж #229).

Особенности подключения

Прежде чем заняться подключением устройства на контроллере к бортовой сети автомобиля, нужно понять, где будет располагаться место монтажа девайса в салоне. Выберите любое удобное место, чтобы при необходимости вы всегда могли взглянуть на дисплей вольтметра и определить напряжение в сети.

Ниже рассмотрим пример монтажа в торпеду автомобиля ВАЗ 2113 с подсоединением, сам процесс монтажа выглядит следующим образом:

1. Итак, сначала вам нужно снять пластмассовую накладку, установленную с правой стороны от контрольного щитка, в частности, она находится над автомагнитолой. Накладка фиксируется при помощи пластмассовых креплений, так что при снятии следует быть максимально аккуратным. Если вы повредите крепления, то придется ставить новые.
2. Затем, с помощью электрического лобзика нужно будет проделать отверстие на заглушке. Размеры отверстия должны соответствовать габаритам дисплея прибора. Будьте осторожны, поскольку надо, чтобы девайс оптимально подошел под сделанное отверстие.
3. Монтаж прибора производится на задней стороне пластмассовой накладки, сначала устройство необходимо закрепить в посадочном месте, используя канцелярские резинки. Так надо сделать только вначале, поскольку разумеется, все время так ездить вы не сможете. Когда вольтметр будет зафиксирован, на тыльной стороне все образовавшееся пространство нужно будет залить при помощи сантехнического герметика. Вам надо добиться того, чтобы плата была надежно зафиксирована в месте посадки. После того, как герметик высохнет и вольтметр будет держаться, резинки можно убрать.
4. Для подключения девайса к электрической сети транспортного средства можно воспользоваться выходом от компьютерного блока питания. Подойдет этот разъем или нет, зависит от вашего девайса, поэтому если штекер не подходит, то придется паять устройство. После того, как подключение будет завершено, пластиковую заглушку на место. Вокруг экрана устройства можно поставить рамку, с помощью которой улучшится вид дисплея. Вам необходимо добиться, чтобы вольтметр не отвлекал вас при движении, так что если яркость дисплея слишком высокая, ее нужно будет снизить. Как вариант, можно затемнить дисплей обычным женским лаком или установить на экран кусок тонировочной пленки.
5. Питание вольметра можно взять от аккумуляторной батареи или замка зажигания. В случае с АКБ он будет работать всегда, а во втором только после включения зажигания. Следует отметить, что второй вариант является более оптимальным, поскольку вы сможете следить за показателями напряжения, при этом не разряжая аккумулятор.

Фотогалерея «Установка девайса в центральную консоль»

Описание схемы

Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.

Вариант внешнего вида амперметра на светодиодах в столбик

Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.

Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.д.

Для работы цифрового амперметра потребуются следующие компоненты:

1. Микроконтроллер типа PIC16F686 с АЦП на 16 бит.
2. Настраиваемые джамперы для выхода конечного сигнала. Можно, как альтернативу, применить DIP-переключатели, которые используются в качестве электронных шунтов или сигнальных замыканий в обычных электронных цепях.
3. Источник питания постоянного тока, который рассчитан на рабочее напряжение от 5 до 15 В (при наличии стабильного напряжения, что контролируется вольтметром, подойдёт и 6 В).
4. Контактная плата, где можно разместить до 20 светодиодов типа SMD.

Электрическая схема амперметра на LED источниках

Вольтметр на основе микропроцессора

Выбор деталей

Перед тем, как сделать вольтметр, специалисты рекомендуют тщательно проработать все предлагаемые в различных источниках варианты. Основное требование при таком отборе – предельная простота схемы и возможность измерять переменные напряжения с точностью до 0,1 Вольта.

Анализ множества схемных решений показал, что для самостоятельного изготовления цифрового вольтметра целесообразнее всего воспользоваться программируемым микропроцессором типа РІС16F676. Тем, кто плохо знаком с техникой перепрограммирования этих чипов, желательно приобретать микросхему с уже готовой прошивкой под самодельный вольтметр.

Особое внимание при закупке деталей следует уделить выбору подходящего индикаторного элемента на светодиодных сегментах (вариант типового стрелочного амперметра в этом случае полностью исключён). При этом предпочтение следует отдать прибору с общим катодом, поскольку число компонентов схемы в этом случае заметно сокращается..

Дополнительная информация.

В качестве дискретных комплектующих изделий можно использовать обычные покупные радиоэлементы (резисторы, диоды и конденсаторы).

После приобретения всех необходимых деталей следует перейти к разводке схемы вольтметра (изготовлению его печатной платы).

Подготовка платы

Перед изготовлением печатной платы нужно внимательно изучить схему электронного измерителя, учтя все имеющиеся на ней компоненты и разместив их на удобном для распайки месте.

Важно!

При наличии свободных средств можно заказать изготовление такой платы в специализированной мастерской. Качество её исполнения в этом случае будет, несомненно, выше.

После того, как плата готова, нужно «набить» её, то есть разместить на своих местах все электронные компоненты (включая микропроцессор), а затем запаять их низкотемпературным припоем. Тугоплавкие составы в этой ситуации не подойдут, поскольку для их разогрева потребуются высокие температуры. Так как в собираемом устройстве все элементы миниатюрные, то их перегрев крайне нежелателен.

Блок питания (БП)

Для того чтобы будущий вольтметр нормально функционировал, ему потребуется отдельный или встроенный блок питания постоянного тока. Этот модуль собирается по классической схеме и рассчитан на выходное напряжение 5 Вольт. Что касается токовой составляющей этого устройства, определяющей его расчетную мощность, то для питания вольтметра вполне достаточно половины ампера.

Исходя из этих данных, подготавливаем сами (или отдаём для изготовления в специализированную мастерскую) печатную плату под БП.

Обратите внимание!

Рациональнее будет сразу подготовить обе платы (для самого вольтметра и для блока питания), не разнося эти процедуры по времени.

При самостоятельном изготовлении это позволит за один раз выполнять сразу несколько однотипных операций, а именно:

• Вырезка из листов стеклотекстолита нужных по размеру заготовок и их зачистка;
• Изготовление фотошаблона для каждой из них с его последующим нанесением;
• Травление этих плат в растворе хлористого железа;
• Набивка их радиодеталями;
• Пайка всех размещённых компонентов.

В случае, когда платы отправляются для изготовления на фирменном оборудовании, их одновременная подготовка также позволит выгадать как по цене, так и по времени.

Сборка и настройка

При сборке вольтметра важно следить за правильностью установки самого микропроцессора (он должен быть уже запрограммирован). Для этого необходимо найти на корпусе маркировку его первой ножки и в соответствии с ней зафиксировать корпус изделия в посадочных отверстиях.

Важно!

Лишь после того, как есть полная уверенность в правильности установки самой ответственной детали, можно переходить к её запаиванию («посадке на припой»).

Иногда для установки микросхемы рекомендуется впаивать в плату специальную панельку под неё, существенно упрощающую все рабочие и настроечные процедуры. Однако такой вариант выгоден лишь в том случае, если используемая панелька имеет качественное исполнение и обеспечивает надёжный контакт с ножками микросхемы.

После запайки микропроцессора можно набить и сразу же посадить на припой все остальные элементы электронной схемы. В процессе пайки следует руководствоваться следующими правилами:

• Обязательно использовать активный флюс, способствующий хорошему растеканию жидкого припоя по всей посадочной площадке;
• Стараться не задерживать жало на одном месте слишком долго, что исключает перегрев монтируемой детали;
• По завершении пайки следует обязательно промыть печатную плату спиртом или любым другим растворителем.

В том случае, если при сборке платы не допущено никаких ошибок, схема должна заработать сразу после подключения к ней питания от внешнего источника стабилизированного напряжения 5 Вольт.

В заключение отметим, что собственный блок питания может быть подключен к готовому вольтметру по завершении его настройки и проверки, производимой по стандартной методике.
