Полка для инструментов — это незаменимая вещь в любом доме независимо от того, кто в нем проживает. Очень часто полки для инструментов строят в гараже, так как именно там у автолюбителей хранится все оборудование. Полки могут быть самыми разнообразными: навесными, открытого или закрытого типа, стационарными и передвижными, деревянными и металлическими. Выбор той или иной конструкции во многом определяется типом инвентаря, который придется на них складировать. Например, для мелких деталей предпочтительнее иметь в наличии небольшие навесные полочки. Важно, чтобы они располагались не высоко (не выше уровня подбородка хозяина), так как в противном случае будет не удобно снимать инвентарь с полочки.
Полки для инструментов бывают таких видов как: навесные, стационарные, передвижные, открытого или закрытого типа.
В том случае, если инвентарь очень часто используется, то не целесообразно применять закрывающиеся конструкции, лучше делать их открытыми. Для хранения крупных агрегатов, автомобильных шин и так далее подойдут большие стеллажи, которые представляют собой набор полочек. Для хранения ненужных вещей, например старой мебели, подойдут полки закрытого типа, это обеспечит гаражу достойный внешний вид. Рассмотрим более подробно, как изготавливается полка для инструментов своими руками, необходимое оборудование и материалы.
Настенный держатель для струбцин
Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.
На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.
Размеры заготовок для настенного держателя струбцин.
Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.
Прикрутите планку к опорам шурупами 4,5х40 мм.
Переверните заготовки и закрепите тыловую панель.
Подвесьте держатель на стену сквозь высверленные монтажные отверстия.
Прямо под этим приспособлением найдется место для хранения С-образных струбцин.
Готовый настенный держатель столярных струбцин.
Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.
Держатель для хранения С-образных струбцин.
Используемые материалы и инструменты
Чтобы изготовить полки для инструмента в гараже, вам потребуются следующие материалы: каркас из металла или деревянных досок, саморезы, гвозди, дюбели, шайбы, стальные уголки. А ещё инструменты: ножовка, карандаш, бумага, отвертка, стамеска, аппарат для шлифовки поверхностей, наждачка и прочие.
Полки необходимый предмет для организации места хранения инструмента и прочих предметов в любом доме. Не говоря уже о владельцах авто- и мототранспортных средств, которым такой уголок просто жизненно важен.
Настольная подставка для сверл
При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.
Фото настольной подставки для сверл.
Читайте также:
Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.
Делаем настольную подставку для сверл.
Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.
Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.
Варианты стеллажей и технология их сборки
В этом разделе мы разберем два типа конструкций: самодельную из дерева и готовую из металла. Каждый вариант имеет свои особенности сборки, поэтому внимательно ознакомьтесь с обоими разделами.
Ваш вариант вполне может сочетать оба материала
Стеллаж из дерева
Мы рассмотрим мобильный инструментальный стеллаж, который можно переставлять в требуемое место. С него удобно брать все, что необходимо, а вместимость позволяет складывать весь электрический и слесарный инструмент, а также измерительные приспособления.
Ниже представлена иллюстрированная инструкция — сборка стеллажей этого типа производится в таком порядке:
| Иллюстрация | Описание |
|
Эскиз конструкции |
В первую очередь надо сделать примерный чертеж будущего стеллажа. Это нужно для того, чтобы вы четко представляли конечный результат и смогли рассчитать ориентировочную длину и ширину всех элементов. Продумайте высоту стоек, ширину перемычек, глубину полок и расстояние между ними. При наличии дополнительных деталей их тоже стоит внести в эскиз. |
|
Разметка элементов |
Для начала надо произвести разметку бруска. Нам нужны вертикальные стойки и поперечные перемычки. Лучше нарезать элементы одного типа, потом другого и так далее. Так вы точно не запутаетесь и не испортите материал. |
|
Нарезанный брусок |
Брусок нарезается на куски нужного размера. У вас должны быть вертикальные стойки, а также перемычки для широкой и узкой части стеллажа. Их количество зависит от числа полок, а размеры — от конфигурации будущей конструкции. |
|
Резка ОСБ |
Для полок будет использоваться ОСБ плита толщиной 16-20 мм. Она не боится влаги и обладает высокой жесткостью, благодаря чему полки не будут прогибаться под нагрузкой. Вначале производится разметка элементов, а потом они разрезаются дисковой пилой или электрическим лобзиком. |
|
Выставление боковой опоры |
Складываем одну из боковых опор стеллажа. Для этого на пол или подкладку из брусков ставятся вертикальные элементы и выравниваются. Затем на них выставляются перемычки. Лучше всего это делать с помощью специального приспособления, как на фото: треугольник прижимается струбцинами и фиксирует соединение под идеально ровным углом. В таком положении в бруске просверливаются отверстия под саморезы. Диаметр сверла должен быть на 1 мм меньше, чем диаметр крепежа. |
|
Крепление перемычек |
Все поперечные перемычки прикручиваются саморезами. На каждом соединении должно быть не менее двух крепежей. Таким же образом собирается и вторая стойка.
|
|
Готовые стойки |
Стойки следует выставить на полу на нужной ширине. Они располагаются так, как будут стоять в собранном виде. |
|
Крепление полки |
Чтобы выставить стойки точно по ширине, вставьте между ними заготовку под полку. Чтобы она не падала, лучше ее зафиксировать с двух сторон струбцинами. |
|
Конструкция готова к сборке |
С другой стороны точно так же фиксируется шаблон из заготовки под полку. После этого измерьте диагонали, чтобы убедиться, что конструкция стоит ровно. |
|
Крепление первой перемычки |
Вначале нужно закрепить верхнюю и нижнюю перемычки, чтобы придать нашему каркасу жесткость. Они прикручиваются саморезами, как и в предыдущем случае. |
|
Фиксация всех элементов |
Потом крепятся все остальные перемычки. Важно выставить их ровно с помощью строительного треугольника. |
|
Крепление перемычек с другой стороны |
Со второй стороны элементы крепятся точно так же. Нужно перевернуть каркас, вставить шаблоны полок с двух сторон, после чего можно выставлять брусок и прикручивать его саморезами. |
|
Готовый каркас |
Наш каркас ставится в вертикальное положение — так, как он будет располагаться впоследствии. Проверяется его жесткость и прочность. |
|
Установка полок |
Вставляются полки и выравниваются так, как они должны располагаться. ОСБ отлично подходит под стеллажи для инструментов, так как обладает высокой жесткостью. |
|
Крепление полок |
Полки прикручиваются по периметру саморезами. Шаг между крепежом должен составлять около 30 см. |
|
Колесики с тормозами |
Используются колеса с тормозами, это обеспечит безопасность использования конструкции. Стеллажи инструментальные весят очень много, поэтому для крепления используются винты диаметром 6 мм с шестигранной головкой. |
|
Крепление колес |
Колеса ставятся по углам. Вначале производится разметка, затем сверлятся отверстия диаметром 5 мм. Потом колесики прикручиваются на место. |
|
Крепление рейки с прорезями |
С одной стороны ставится доска с прорезями, в которые можно подвешивать различный инструмент. Со второй можно сделать такое же приспособление. |
|
Готовый стеллаж |
На полки легко уместился весь набор электроинструмента и чемоданы со слесарным инструментом. По бокам подвешены все элементы большой длины. Стеллаж легко передвигается с места на место. |
Стеллаж из металла
Теперь разберемся с готовыми конструкциями.
-
Читайте также:
Если производится сборка металлических стеллажей, инструкция по проведению работ будет выглядеть так:
| Иллюстрация | Описание |
|
Установка подпятника |
В первую очередь на опорную часть стоек устанавливаются пластиковые подпятники. Их нужно просто надеть на торец до упора, чтобы они располагались ровно. |
|
Разметка положения полок |
Далее необходимо взять маркер и разметить положение полок на стойках. Это упростит вам работу впоследствии и поможет быстро определить, в какое отверстие нужно вкручивать крепеж. Смотрите, чтобы метки на разных стойках совпадали. |
|
Полка стеллажа |
Распаковываются полки. Они имеют ширину 100 см. нам нужно как минимум 2 элемента, так как в первую очередь нужно поставить верхнюю и нижнюю полку конструкции. |
|
Примерка нижней полки |
Нижняя полка должна располагаться на высоте не более 30 см от уровня пола. Это необходимо для того, чтобы обеспечить жесткость конструкции. То есть ниже располагать данный элемент можно, а выше уже нельзя. |
|
Установка уголков |
Для увеличения прочности и жесткости стеллажа верхняя и нижняя полки крепятся с использованием специальных уголков. Они ставятся в местах расположения полки и прикручиваются на два болта к стойкам. На каждом соединении должно быть по два уголка, чтобы они держали полку с двух сторон. |
| Крепление полки | Полка ставится между стойками, отверстия на ней совмещаются с отверстиями на уголке, после чего элемент прикручивается болтами. Все работы производятся вручную — затягивайте крепеж пальцами, этого вполне достаточно на данном этапе. |
|
Закрепленные уголки |
Вот так выглядит правильное соединение полки. Все болты должны быть закручены. |
|
Установка верхней полки |
После монтажа нижней полки ставится верхняя. Там все действия повторяются: крепятся уголки, выставляется элемент и фиксируется болтами. |
|
Установка стоек |
После того как полки прикреплены к двум стойкам, конструкция переворачивается и сверху ставится еще два опорных элемента. Тут рабочий процесс повторяется. В итоге у нас получается прочный каркас с полками сверху и снизу. |
|
Выставление конструкции |
Стеллаж ставится на пол и выравнивается. Если вы собираете конструкцию и пока не знаете, где она будет стоять, то выравнивать каркас не нужно. |
|
Выставление полок |
Распаковываются полки и выставляются по ранее нанесенным меткам. Проверьте, хорошо ли они становятся на место, и нет ли перекосов у стоек. |
| Крепление полки | Остальные полки ставятся без использования уголков. Нужно просто совместить их по отверстиям, вставить болты, а с обратной стороны завернуть гайки. Крепеж устанавливается обязательно с двух сторон на каждой стойке, только так можно добиться жесткости и надежности соединения. |
|
Докручивание крепежа |
После того как все полки установлены и все болты прикручены, нужно хорошенько зажать все соединения с помощью ключа или шуруповерта. Если вы будете использовать шуруповерт, то вам понадобится специальная шестигранная насадка М10, с ее помощью этот вид работ вы проведете за считанные минуты. |
|
Спаренные конструкции |
Мы разобрались, как производится сборка стеллажей — инструкция не отличается сложностью и с работой сможет справиться любой человек. Напоследок еще один совет: если вы будете ставить два и более стеллажа вместе, то для обеспечения надежности и жесткости конструкции опоры можно скрутить между собой. Свободных отверстий хватает, вам нужно разметить крепеж в трех точках — сверху, снизу и посередине. |
https://youtube.com/watch?v=eh4IFpAGU1w
Держатель для стамесок своими руками
Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.
Фото подвесного держателя стамесок.
Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.
Чертеж подвесного держателя стамесок.
Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.
Готовый самодельный держатель стамесок.
Как сделать навесные полки для инструментов
Чтобы изготовить детали полки вам потребуется чертеж с необходимыми размерами, который можно подобрать на соответствующих сайтах. А можно воспользоваться исключительно своими талантами. По высоте полка не должна быть выше роста владельцами. В лучшем случае полка должна отлично просматриваться.
Из материалов вам потребуются качественные без повреждений и дефектов деревянные доски толщиной не более 3 см и шириной около 20 см, которые нужно обработать наждачкой, чтобы поверхность стала гладкой.
Сделайте по краям доски проушины, чтобы зафиксировать полку на поверхности стены, в которой перфоратором заранее просверлены 2 отверстия определенного диаметра и погружены дюбели из пластика.
Чтобы проушина надежно фиксировалась и навесная полка для инструментов была достаточно устойчивой, применяют крепежную шайбу. Изделие готово.
Планка под отвертки
Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

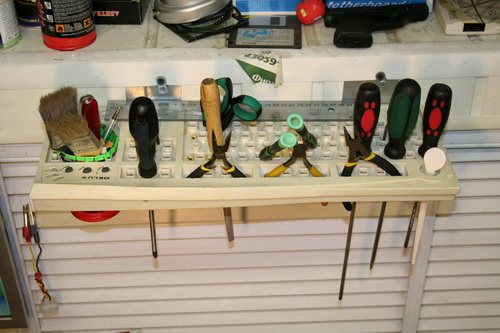

Фото планки под отвертки.
Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.
Чертеж планки под отвертки.
Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.
Держатель для плоскогубцев
На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.
Фото держателя для плоскогубцев.
Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.
Чертеж держателя для плоскогубцев.
Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.
Изготовление держателя для плоскогубцев.
Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.
Доработайте грани квадратным напильником.
Подгоните пазы и отшлифуйте поверхности.
Соедините заготовки на сухую и прикрутите держатель на место саморезами.
Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.
Самодельный держатель плоскогубцев.
Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.
Статьи по теме:
Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.
Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.
Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.
Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.
Мастер-класс с пошаговыми фото и чертежами рассматривает процесс изготовления складных столярных козлов своими руками.
Основные отличия конструкций
Для начала разберемся, что такое стеллаж. Так называют конструкции, состоящие из ряда полок, закрепленных на стене или установленных на вертикальных стойках.
Также есть консольные варианты и системы, на которых сделаны отверстия для монтажа полок и крючков под хранение разнообразного инструмента и приспособлений.
Разберем основные различия конструкций и начнем с материала изготовления — тут есть два основных варианта:
- Дерево — простой в обработке и монтаже материал. Его отличают доступность, невысокая цена и разнообразие размеров брусков и доски. Конечно, древесина плохо переносит перепады температур и высокую влажность, поэтому ее нужно периодически обрабатывать защитными составами. Еще один плюс — из дерева можно соорудить систему любого размера и конфигурации;
Простейший вариант конструкции
- Металл — более прочный, но и более сложный в обработке материал. Тут может быть две основных разновидности: готовые изделия, они продаются комплектами и собираются по простой инструкции, вам нужно подобрать оптимальные размеры; самодельные системы хранения делаются из уголка или профильной трубы, чаще всего конструкция сваривается, но можно соединить ее и болтами. Сделать инструментальные стеллажи своими руками можно только, если вы имеете навыки металлообработки.
Что касается вариантов конструкций, то в гараже или мастерской чаще всего встречаются такие разновидности:
- Стационарные конструкции на вертикальных опорах. Самый простой и распространенный вариант. Такие стеллажи обычно стоят на одном месте, нередко они закреплены на полу уголками или анкерными болтами. При необходимости их можно и переставить, процесс может оказаться не совсем простым, если конструкция имеет большие габариты и значительную массу;
Стационарный вариант
- Передвижные системы чаще всего имеют колесики, благодаря которым их можно переставлять с места на место или подкатывать ближе к месту выполнения работы. Очень удобный вариант, который позволяет всегда иметь под рукой все необходимое. Главное, чтобы конструкция надежно стояла, и не было опасности ее опрокидывания при передвижении с места на место;
Важно! Одно или несколько колес на стеллаже должны иметь тормоз, чтобы вы могли зафиксировать конструкцию в неподвижном положении, чтобы обеспечить безопасность.
Инструкция по охране труда при эксплуатации стеллажей на колесиках предписывает обязательное наличие тормоза
- Настенные полки закрепляются в нужных местах на стене и могут быть изготовлены как из дерева, так и из металла. Этот вариант удобен тем, что вы можете расположить элементы системы хранения так, как вам удобно. Из минусов можно выделить невозможность перестановки полок, если вы решите поставить их в другом месте, то придется снимать крепления и сверлить новые отверстия в стенах;
Настенные системы хранения могут иметь самые различные конфигурации
- Потолочные стеллажи подходят для гаражей с высокими потолками. Главный плюс этого варианта состоит в том, что конструкция не занимает полезного пространства, более того она позволяет использовать объем гаража с максимальной пользой. Конечно, хранить там инструмент, который всегда должен быть под рукой, не очень удобно, лучше складывать предметы, которыми вы пользуетесь нечасто;
Потолочный стеллаж для гаража
- Переставные конструкции, их еще часто называют трансформерами. Это готовые комплекты, которые состоят из стоек с отверстиями через каждые несколько сантиметров и опорами полок, которые можно поставить в любом удобно месте. То есть вам нужно только надежно закрепить стойки, а потом вы можете располагать полки так, как вам удобно. Их положение меняется очень легко и быстро;
Переставные стеллажи для инструмента — это очень удобно
- Перфорированные конструкции представляют собой металлический лист с отверстиями или сетку. Это основание, на которое можно ставить крючки, полки и фиксаторы. Достаточно удобный вариант для предметов, которые должны быть всегда под рукой.
Отличный вариант для инструмента
Стеллаж для инструмента в мастерской или гараже должен подбираться по нескольким важным критериям:
| Иллюстрация | Описание |
|
Деревянная конструкция |
Материал изготовления. Вариантов два, и мы разобрали их выше. Если вы решили сделать стеллаж для инструмента своими руками, то лучше выбрать дерево. А если склоняетесь к готовой конструкции, то лучшим выбором станет металл. |
|
Стеллаж не должен занимать слишком много пространства |
Габариты конструкции не должны быть слишком большими. Не забывайте о том, что в гараже будет стоять автомобиль, и вам нужно свободно передвигаться вокруг него. Важным показателем является и ширина полок. Она не должна превышать 100 см, чтобы элементы не прогибались под нагрузками.
|
|
Стеллаж делается под ваши нужды |
Конфигурация конструкции подбирается исходя из ваших потребностей. Расположение полок, расстояние между ними, наличие дополнительных элементов для хранения инструмента и приспособлений — все это нужно заранее продумать, чтобы система хранения отвечала всем вашим потребностям. |
|
Конструкция должна быть прочной |
Ориентировочная нагрузка на полки тоже просчитывается заранее. Если у вас много электроинструмента, то на полки будет воздействовать значительный вес. Если же будут складываться только ключи и другие легкие элементы, то можно делать стеллаж не таким массивным. |
|
Конструкция-трансформер |
Если вам важна возможность регулировки положения полок, то лучше выбирать готовые модульные варианты. Самодельные системы чаще всего собираются на жестком каркасе, и там переставить полки просто-напросто невозможно. |
