Орбитальный шлифовальный станок из болгарки своими руками

Как сделать?

Чтобы сделать своими руками отрезной станок из болгарки, нам понадобится закрепить угловую шлифмашинку на станине или качающемся рычаге. Стол, на котором лежит обрабатываемый материал, должен быть достаточно большой.

Механизм, закрепляющий материал на столе и крепящий болгарку на раме, должен быть прочный и точный. Это обеспечит не только ровный рез, но и безопасность при работе.

Если для конструкции будут использован металл, соединения лучше выполнять сварными. Болтовые соединения тоже довольно прочные, но имеют свойство при работе разбалтываться и смещаться.

Деревянная конструкция в любом случае будет собираться металлическими шарнирами, уголками или винтами. Все соединения деталей должны быть тщательно продуманы и зафиксированы. Болтовые и винтовые соединения обязательно контрятся разрезными шайбами или корончатыми гайками. Винты и шурупы, входящие в дерево, лучше сажать на клей. Это, конечно, сделает невозможным ремонт, но деревянную конструкцию обычно проще сделать заново с учётом опыта эксплуатации.

Оборудование своими руками

Самодельное оборудование – приспосабливаем ручной инструмент к цеховому использованию

На видео показан выполненный самостоятельно отрезной станок из болгарки по чертежам. В качестве базовой конструкции можно выбрать несколько вариантов и многофункционально использовать такую универсальную болгарку, с помощью которой можно резать, шлифовать, фрезеровать, заниматься художественной фрезеровкой по древесине. Когда видишь работы, сделанные с помощью общеизвестного инструмента, приходишь в настоящее изумление.

Приспособление для болгарки

Безусловно, этот инструмент заслуживает усовершенствования, лучше делать по чертежам. Теперь разберемся, как приспособить и получить полноценное оборудование, с помощью которого можно резать и обрабатывать дерево и другие материалы. Интересна совмещенная самодельная шлифмашинка и фрезерная версия для столярных работ.

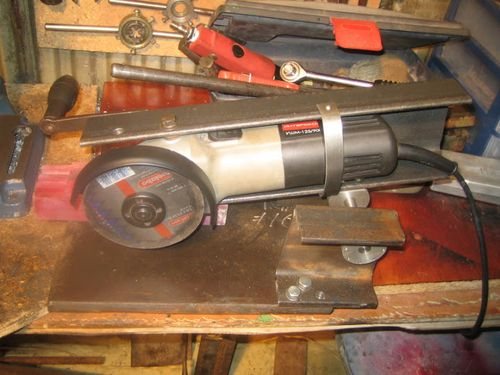

Резак на платформе

Самым простым и доступным вариантом для мини-цеха может стать самодельная версия, приспособленная к работе на столе. При этом основной инструмент не крепится статично и может быть снят со станины в любое время. Платформа выполнена из сваренного стального листа, с кронштейном, закрепленном на пружине. Именно он является держателем электроинструмента и обеспечивает направляющий рез.

Основную сложность исполнения составляет станина. Хотя сложность относительная, все же некоторым читателям будет интересно узнать детали изготовления. Они показаны в видео, которое последовательно освещает многие вопросы, с ними необходимо ознакомиться при изготовлении такой платформы. Предложенный отрезной станок имеет усовершенствованную конструкцию и подходит больше для работы с металлом, обеспечивая требуемую жесткость и удобство в работе. Благодаря простым приспособлениям позволяет делать подрезку под углом. Особенно будет оценен владельцами небольших кузнечных мастерских.

Предлагаем также чертежи станины. Если вы понимаете общий принцип изготовления, то вам ничего не стоит придумать свой вариант платформы, который, возможно, будет более выигрышным, чем предложенные.

Станок для шлифовки своими руками

Хороший вариант для шлифовки, с помощью которого можно делать довольно сложные операции, можно сделать из ручного оборудования. Его ключевым отличием будет высокая точность. Таким образом при определенных навыках и ловкости можно приспособить оборудование к фрезеровке, например, дерева. На фото показано, каким образом это будет приблизительно выглядеть.

Опять же подразумевается жесткое крепление инструмента, благодаря чему получается высокая точность и качество шлифовки. На фотографии видно, что оборудование представляет собой раму из фанеры, инструмент крепится с помощью зажимающих болтов, то есть можно использовать в любое время в качестве мобильного инструмента. Конструкция может быть еще проще, но не менее удобной, чем предыдущая.

Электрическая часть

Так как болгарка будет закреплена снизу, включать её обычным способом мы больше не сможем. Придётся предусмотреть установку следующих элементов:

• хомута, который будет постоянно удерживать клавишу управления в положении «включено»;
• розетку для подключения болгарки;
• пост управления, включающий и выключающий электричество в этой розетке.

Очень хорошо использовать в такой конструкции промышленный пост управления. Такой агрегат имеет две клавиши. Кнопка «Пуск» довольно тугая, что предохраняет от нечаянного включения. Большая и мягкая клавиша «Стоп» позволяет при необходимости быстро выключить аппарат, дотянувшись до неё любой частью тела.

С протяжкой

Разновидностью маятникового механизма являются станки с протяжкой. Их конструкция позволяет не только опускать и поднимать отрезной диск, но и продольно перемещать его вдоль косильной лески реза. Такой механизм позволяет обрабатывать материалы, ширина которых превышает диаметр отрезного диска.

В отличие от простого маятникового, конструкция механизма с протяжкой содержит не только шарнир крепления маятникового рычага, но и полозья, позволяющие смещать пильный агрегат ближе и дальше от шарнира, перемещая его вдоль косильной лески реза.

При этом отклонение режущего агрегата влево или право по-прежнему недопустимо. Самостоятельно изготовить направляющие рейки нужной жёсткости затруднительно. Если есть возможность, можно для движения каретки приспособить старый механизм от небольшого вертикального сверлильного станка.

Изготавливая металлический станок для болгарки, можно попробовать сделать направляющие каретки из подходящего металлического профиля (например, уголка). Сама каретка крепится на профиле простыми шарикоподшипниками. Для того чтобы механизм получился точный, с одной стороны каретки подшипники должны быть закреплены на платформе и прижиматься мощными пружинами.

Есть интересный опыт применения в качестве металлических направляющих отслуживших свой срок амортизационных «стоек». Они используются в подвеске легковых автомобилей, механизмах подъёма задней двери и даже как газовые пружины, на которых держатся открываемые вверх дверцы кухонных шкафов.

READ Какую Шлифмашинку Выбрать Для Шлифовки Шпаклевки Стен

Собственно наполнитель «стоек» нам не нужен и даже мешает. От конструкции нужны лишь стойка с поршнем и цилиндр, в котором они перемещаются. В случае газонаполненной стойки (мебельной или от дверцы автомобиля) достаточно лишь просверлить в донышке цилиндра небольшое отверстие — и газ выйдет. Из автомобильной стойки-амортизатора придётся не только выпустить газ, но и слить масло.

Выбирая газовые пружины, обратите внимание не только на их длину, но и на диаметр. Мощные пружины обычно точнее и более прочные. Длину же в любом случае надо подбирать наибольшую из допустимых в вашей конструкции.

В деревянных конструкциях некоторые мастера используют в качестве направляющих мебельные шарниры от механизмов выдвижения ящиков. Это довольно точные механизмы. Следует лишь выбрать самые прочные из имеющихся в продаже и установить несколько параллельных полозьев. Это обеспечит ещё большую прочность конструкции и позволит ей прослужить дольше.

Маятниковый

Сегодня наиболее распространённой конструкцией отрезного станка является маятниковый механизм. Станки такого рода тоже содержат в основе большой стол с прорезью. Но в отличие от циркулярной пилы классической конструкции режущий механизм с диском закрепляется над столом, причём на подвижном рычаге.

Рычаг с инструментов имеет шарнирное крепление, позволяющее ему опускаться и подниматься над поверхностью стола. Подобная конструкция напоминает маятник. Поэтому и механизм называется именно так. Обрезной диск, погружаясь в заготовку, опускается ниже плоскости рабочего стола. Это позволяет делать в материале разрез шириной до 1/3 диаметра диска.

На маятниковом рычаге будет закреплена болгарка в сборе с диском и защитным кожухом. Здесь придётся проявить изобретательность, потому что корпус шлифмашины рассчитан на удобный хват рукой и имеет сложную форму. Кроме того, хотелось бы иметь возможность пользоваться болгаркой отдельно от станка.

Обычно на маятнике устраивают прочное и жёсткое ложе, вырезанное из дерева точно по форме имеющейся УШМ. Для простоты снятия и установки болгарка закрепляется в ложе хомутами на винтах, стягиваемых гайками-барашками. Усилие крепления болгарки должно быть достаточным, а материал ложа не должен скользить. Это обеспечит прочное крепление инструмента и безопасную работу.

Если делать маятниковый станок из металла, лучше всего сделать самодельные шарниры из шариковых или роликовых подшипников. Получится очень точная, прочная и долговечная конструкция.

При изготовлении станков из фанеры и древесины в качестве шарниров используют обычные дверные или калиточные петли-навесы. Крепление будет не таким точным, как самодельные шарниры, но довольно прочным.

Не следует ограничиваться одной петлёй-навесом. Сделайте шарнир как можно более широким и закрепите на двух мощных петлях, установленных навстречу друг другу под небольшим углом к оси. Такое соединение будет точным и прочным.

Обычно для удобства работы конструкция «маятника» подпружинена. Это позволяет постоянно удерживать режущий инструмент в верхнем положении, не прилагая усилий. После того как материал размещён на столе, маятник опускается рукой. То, что механизм оказывается «вывешен» пружиной, позволяет рукой точно контролировать усилие резания и подачу инструмента.

Простейшим вариантом будет разместить под маятниковым рычагом пружину, работающую на сжатие. Это очень компактная и рациональная конструкция, но не всегда в распоряжении мастера найдётся пружина подходящей мощности и длины.

Если пространство на рабочем месте позволяет, можно изготовить маятниковый рычаг в виде качающегося коромысла. Тогда противоположный конец рычага можно оттягивать вниз пружиной, работающей на растяжение. Такую пружину подобрать куда проще. Можно будет использовать резиновый жгут или даже просто повесить на дальний конец коромысла противовес подходящей массы.

Чтобы рез был точным, заготовку на столе следует закреплять. В простейшем случае достаточно предусмотреть задние упоры, к которым материал просто прижимается руками. Если есть возможность, то лучше предусмотреть для крепления тиски той или иной конструкции.

Если крепление материала на столе позволяет поворачивать заготовку под тем или иным углом, такой станок часто называют «торцовочным». Обычно для простоты конструкции предусматривают поворот заготовки под несколькими фиксированными углами — например, 45 и 60 градусов к плоскости диска.

Условия для изготовления станины

Для изготовки наждачного устройства из углошлифовальной машины потребуется:

• Материал для станины – металлическая труба или металлическая пластина
• Пружина для создания противовеса
• Подшипники для формирования вращения
• Прочный материал для крепкого основания
• Углошлифовальная машина

Чтобы получить более надежное и универсальное оборудование, самодельный станок из болгарки лучше изготовить, используя небольшой инструмент. Выбирать нужно тот, что заслуживает доверие на рынке. Выбор ненадежного устройства приведет к дополнительным расходам, если модель выйдет из строя. Самодельная стойка конструируется под определенную модель, а новая может не подойти.

Перед изготовлением токарного станка нужно начертить схему устройства, чтобы вычислить параметры и структуру установки. Рекомендации при изготовлении:

• При проектировке поворотного узла длину от шарнирного соединения до диска следует делать маленькой, чтобы станок был жестче и точнее.
• В роли опоры, куда запрессовываются подшипники, обеспечивающие поворот маятника, можно употреблять заводские подшипниковые модули или отрезки из стальной трубы с окружностью, равной наружной обойме подшипника.
• При напрессовке подшипниковых модулей на вал следует делать плотное соединение без возможности ослабления для предотвращения смещений.
• После установки болгарки выполняется пробный запуск, чтобы оценить вибрационные действия и люфты.
• Для точности при работе с токарным станком можно установить линейку на упорную планку, что обеспечит производство отрезков необходимой длины.

Отрезной станок будет полезным приспособлением для любого мастера. Сделанное своими руками устройство для шлифовки будет отвечать вашим запросам и параметрам работы. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Инструменты и материалы

Самая прочная и удобная конструкция станка выполняется из металла. Для такой конструкции надо заготовить:

• металлический лист;
• металлопрофиль (например, уголок или швеллер);
• отрезки металлических труб;
• стальные прутки.

Из инструмента понадобятся:

• сама болгарка;
• отрезные диски по металлу;
• зачистные диски;
• дрель;
• свёрла по металлу;
• сварочный аппарат.

Можно обойтись без сварки. Грамотно спланированные и аккуратно законтренные болтовые соединения держат не менее крепко. Но если есть возможность, предпочтительно использовать соединения сварные. Это гарантирует не только прочность, но и точность конструкции.

Если сварки и металлопроката нет под рукой, известны примеры прочных и надёжных конструкций отрезного станка из древесины. Потребуются:

• лист фанеры толщиной 8… 12 мм;
• брусок из твёрдых пород древесины;
• прочные и массивные дверные петли.

А вот пластмасса нам вряд ли пригодится. Несмотря на то что изделия из пластика легко обрабатываются и хорошо выглядят, они не слишком прочны. Самое же неприятное то, что пластмасса быстро теряет форму. А для отрезного станка важна жёсткость конструкции. Это гарантирует точный и безопасный рез.

Самодельная шлифмашинка из компьютерного винчестера

• Раскрываем корпус и удаляем все элементы, расположенные рядом с магнитным диском.
• По размеру верхней части накопителя вырезаем круг из наждачной бумаги нужной зернистости.
• С помощью двухстороннего скотча закрепляем бумагу на поверхности диска.
• Изготавливаем кожух, защищающий от пыли или абразивного зерна.
• Для запуска конструкции винчестер необходимо подключить к блоку питания компьютера.

Такой прибор, сделанный своими руками, позволит выполнять мелкие работы, такие как шлифовка контактов, заточка пилочек или пинцетов. Скорость вращения зависит от заводских параметров. Среднее значение – 7200 оборотов в минуту.

Шлифмашинка, изготовленная своими руками, не будет обладать привлекательным внешним видом заводского инструмента, однако хорошая производительность и низкие затраты на сборку компенсируют этот недостаток.

А вы пробовали собирать шлифовальную машину своими руками? Что использовали в качестве привода? Поделитесь вашим опытом изобретения в комментариях.

READ Как Вырезать Отверстие В Плитке Болгаркой

Типы конструкций под болгарку

Варианты конструкций

Ко второму типу относится шлифмашина из болгарки с применением каркаса. У данного типа инструмента могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Можно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым, удобным и не требующим много деталей.

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой, так как шлифовальная машина располагается сверху. Есть возможность в любое время использовать болгарку для обычных целей.

способа сделать шлифмашинку самому

Самодельные шлифовальные машинки: особенности и назначение. Виды шлифовальных аппаратов. Общая конструкция приборов. Особенности модернизации болгарок. Шлифовальная машина из дрели: поэтапная сборка своими руками. Самодельный аппарат из компьютерного винчестера.

Для самодельной шлифмашинки в домашнем хозяйстве найдется множество вариантов применения. Речь идет не только о частном доме или приусадебном участке, но и о жилье в многоквартирном доме. С ее помощью можно обработать любую поверхность. Степень очистки зависит от типа и применяемых абразивных материалов. В отличие от промышленных моделей устройство, собранное своими руками, будет выгодно отличаться стоимостью, так как бюджет конструкции будет зависеть только от мастера. Обладая слесарными навыками и базовыми знаниями в электрическом деле, можно без особого труда собрать прибор самостоятельно.

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

• Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
• Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
• Дельташлифмашина. Для обработки изделий с криволинейной структурой.
• Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

• Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
• Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

Редуктор является неотъемлемой частью таких инструментов, как болгарка или дрель. Некоторые модели, особенно собранные своими руками, обходятся без него.

• Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
• Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
• Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Этапы сборки наждака своими руками

Пошаговая сборка электрического наждака своими руками. Крепление двигателя к основанию станка:

1. Основание станка – это плита ДСП 50х50 см. В ее среднюю часть укладывают двигатель и габариты двигателя очерчивают карандашом, чтобы примерно знать, где он будет установлен.
2. У двигателя, как правило, имеется четыре шпильки или длинных винта, которыми стянут его корпус. Две соседние шпильки и будут теми точками, куда будут прикручены опорные скобы.
3. Опорные скобы наждака в виде буквы «П» изготавливают из двух отрезков оцинкованной стали шириной 5 см и длиной такой, чтобы расстояние между ножками было равно расстоянию между шляпкой и гайкой винта, а высота ножек примерно равна 6 см. В ножках каждой скобы сверлят отверстия под винт, в длинной части скобы – два отверстия под саморезы.
4. Раскручивают два соседних винта, надевают на лепестки крышек корпуса скобы и вновь ставят винты на место.
5. Скобы поворачивают так, чтобы их длинные стороны лежали друг с другом в одной плоскости, и затягивают винты.
6. Двигатель устанавливают в ранее очерченное место на скобы и прикручивают их саморезами к плите наждака.

Крепление пусковой схемы и тумблера к основанию:

1. Берут литровую пластиковую емкость с крышкой из-под акриловой краски (или подобную) и крышку прикручивают рядом с двигателем так, чтобы в нее можно было вставить емкость, перевернув последнюю вверх дном.
2. На бортике ведра делают пропил под провода, а на дне ведра устанавливают тумблер рычагом переключателя наружу.
3. На крышку термоклеем приклеивают все конденсаторы, соединяют их пайкой с тумблером и шнуром питания.
4. Ведро надевают и защелкивают на крышке, предварительно вставляя провода в заранее сделанную прорезь.

Изготовление фланца для крепления заточного камня:

1. Из фанеры электролобзиком выпиливают два кружка диаметром 60 мм и один кружок диаметром 32 мм.
2. В середине каждого круга сверлят отверстие диаметром, равным диаметру рабочего вала двигателя.
3. Два кружка разного диаметра совмещают отверстиями и соединяют между собой при помощи клея и двух саморезов.
4. В полученной детали, в торце более крупного кружка, сверлят сквозное отверстие диаметром 3 мм к центру и в это отверстие вкручивают саморез (стопорный) так, чтобы он был виден в центральном отверстии.
5. Вдоль вала двигателя с одной стороны снимают 2 мм стали для того, чтобы упершийся в это место стопорный саморез не давал прокручиваться фланцу.
6. Фланец надевают на вал двигателя и фиксируют саморезом.
7. На фланец надевают камень и стягивают его саморезами через деревянный кружок.

Изготовление защитного кожуха:

1. Защитный кожух состоит из двух частей, обе из которых представляют усеченные конусы. Расстояние между ними должно быть на 2.5 см шире, чем толщина заточного круга.
2. Боковые части и торец кожуха изготавливают из оцинкованной стали и соединяют между собой при помощи пайки мощным паяльником.
3. В одном месте торца болгаркой вырезают окошко под рабочую зону, на боковой стороне делают вертикальную прорезь шириной, равной диаметру вала двигателя, чтобы кожух можно было надеть сверху.
4. Кожух крепят к ДСП наждака при помощи саморезов.

Что необходимо?

Итак, перед тем, как приступать к изготовлению ленточной шлифмашины из болгарки, необходимо подготовить все составляющие материалы и инструменты. Для этого понадобятся:

• сама болгарка, которая является основой будущего аппарата;
• болты и гайки;
• листовая сталь;
• пружины;
• трубки квадратной формы.

Среди инструментов будут необходимы:

• тиски, на которых будет осуществляться большая часть операций по изготовлению шлифмашины;
• дрель;
• молоток;
• сварка;
• набор гаечных ключей;
• рулетка.

Делаем шлифмашинку из дрели

• металлические пруты с резьбой и без нее;
• профильная труба;
• фанера;
• стальной лист;
• подшипники;
• метизы;
• столярный клей.

Следует позаботиться о наличии слесарного инструмента, инвертора и приспособлений для распиливания металла.

Для мелких и точных работ лучше приобрести компактные насадки барабанного или тарелочного типа в зависимости от типа работ.

Отрезной, точильный и циркулярный станок из болгарки своими руками

В этом нарративе

я показывал некоторые насадки и приспособления к УШМ и какова их стоимость. За небольшие деньги можно расширить функционал своей болгарки до набора нескольких инструментов.

Но некоторые приспособления можно достаточно легко сделать и самому, превратив болгарку в ряд нехитрых, но удобных станков, которые всегда пригодятся в мастерской или на стройке.

Имеем толстый фанерный лист. На него установлены крепления: стойки, которые крепят заднюю часть УШМ через подшипниковый узел на хомутах. Передняя часть болгарки опирается на уголок и тоже зафиксирована к фанере. Это простой способ сделать шлифовальный или точильный станок.

Зачем подшипниковый узел? А для того, что бы быстрым движением превратить станок в отрезной. Просто снимаем уголок с передней части. А в фанере делаем диском по дереву прорезь. Справа виден упор для заготовок.

Если же конструкцию зафиксировать (переднюю часть УШМ) в определенном положении, что бы диск оставался в прорезе, а сам лист перевернуть и установить на ножках, то получится миниатюрная циркулярка. Только работайте на ней с заготовками, которые не приведут к закусыванию диска. Металл (алюминий) я бы исключил для работы. И соблюдайте технику безопасности!

Как собрать такой станок 3 в 1, смотрите в этом коротком ролике:

Можно упростить этот узел крепления, приобрести четыре уголка в строительном магазине и к ним прикручивать подшипниковый узел.

Предлагаю посмотреть еще несколько вариантов самодельных станин и приспособлений для вашей УШМ, которые позволят работать как на шлифовальном (или заточном) и отрезном станке:

Пластина с приваренными в форме прямоугольной трубы уголками (либо можно сразу приварить прямоугольную трубу 60х40 мм) – к ней прикручиваем два уголка с отверстиями для крепления болгарки. На пластине приварен отрезок круглой трубы для крепления подставки для упора заготовок. Фиксируем болгарку на два болта и зажимаем «столик-подставку». Все, можем шлифовать или точить (в зависимости от камня или насадки на болгарке). Но тоже — соблюдайте технику безопасности!

Следующий вариант – отрезной станок для большой и мощной УШМ:

Основа конструкции – поворотный механизм от грузовика. Он прикручивается к станине, а к нему приваривается кронштейн для крепления УШМ. Между станиной и кронштейном – пружина для возврата болгарки в исходное положение. Заготовка зажимается тоже самодельной струбциной, сделанной из удлиненной гайки и шпильки на этой же станине. Не нужно руками держать заготовку.

В продаже есть аналогичные станины китайского производства. Но как пишут в комментариях – у них слишком большой люфт и качество спила получается низким.

Готовая насадка для УШМ

Самое простое — это приобрести готовое приспособление для шлифовки и смонтировать его на УШМ. На фотографии видно, что монтаж механизма не представляет особых трудностей. Достаточно прикрепить кронштейн с роликами к углошлифовальной машине, предварительно демонтировав защитный кожух. Ведущее колесо закрепляется на валу УШМ. На ролики надевается шлифовальная шкурка, и шлифовальная машинка готова к работе.

Для удобства можно закрепить устройство к столу с помощью струбцин.

Сократить расходы, но и при этом ограничить возможности использования гриндера позволяет приставка, состоящая из штанги с двумя роликами. Устройство позволяет за считанные минуты сделать Grinder из болгарки. Приспособление имеет стандартное крепление, подходящее для монтажа на углошлифовальную машину.

Конструкция такого механизма предназначена для зачистки сварочных швов. Полировать деревянные изделия таким гаджетом довольно сложно. Однако если его жестко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Такое приспособление тоже выпускается промышленностью, но отыскать его в продаже можно крайне редко.

Вас может заинтересовать:

В этой статье: чем отличается бригада стр#108.

В этой статье: как устроены водяные конве#108.

Шлифовальный диск для болгарки

Строительство с применением железобет#10.

В наше время кондиционеры перестали считаться роскошью, скорее этот предмет техники является теперь бытовой или…

В этой статье мы рассмотрим принцип рабо#1090.

Введение

Есть много модификаций шлифовальных приспособлений, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.

В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и видео всех необходимых операций. В итоге должна получиться следующая конструкция.

Подготовка к работе

Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:

• Распиловочный станок (циркулярная пила или станок из электролобзика для распиловки;
• Электролобзик с пилками;
• Шлифовальный станок или гриндер;
• Фрезерный станок;
• Сверлильный станок.
• Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.
• Пылесос.

Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:

• Фанера 20-35 мм;
• Лак;
• Болты и гайки;
• Закрытые подшипники;
• Лента для шлифмашины.

В статье « Станок из электролобзика для выпиливания » была приведена таблица со справочной информацией по толщинам и слойности фанеры. Ниже приведем еще одну справочку — сорта шпона наружных слоев фанеры:

Без видимых пороков и дефектов обработки

Основные конструктивные элементы

Наша шлифовальная машинка состоит из следующих элементов:

1. Сама болгарка;
2. Основание;
3. Подвижный кронштейн;
4. Ведущий ролик (на вале редуктора УШМ);
5. Два ведомых ролика — один на основании, другой на подвижном кронштейне.

Подготовка болгарки

В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.

Использование болгарки при шлифовке бетона

С помощью УШМ можно производить зачистку не только деревянных элементов дома. Ее можно использовать, когда необходимо своими руками выравнивать изделия из бетона. Чаще всего выполняется шлифовка бетона болгаркой.

Прежде чем начать работы, следует дать постоять залитому полу порядка двух недель: за это время бетон наберет необходимую прочность. Перед тем, как шлифовать бетонный пол, его поверхность следует покрыть специальным составом, который, вступая в химическую реакцию с гидроокисью кальция, образует минерально — вяжущее вещество. Оно способно закрыть поры в бетоне, что позволит придать большую прочность материалу и устойчивость к влаге. Шлифовку пола выполняют алмазными чашками, специально предназначенными для шлифования бетона.

Если использовать чашки с зернистостью 400 и выше, можно получить идеальную зеркальную поверхность.

Шлифовка: чем и как

Шлифование дерева болгаркой- процесс,имеющий несколько возможных сценариев. Поэтому в данном разделе произведена попытка объединения различных вариантов, это универсальная инструкция по шлифовке, вам же остается только выбрать то, что нужно именно вам.

Болгарка как раз идеально справится с этой задачей. Вам понадобится обдирочная насадка, которая представляет собой чашу, по периметру которой располагаются витые проволочки.

Обратите внимание! Существует несколько видов таких насадок, если проволочки образуют толстые жгуты – шарошки, то они предназначены для работы с металлическими или бетонными основами и при применении на древесине могут значительно повредить наружные волокна. Понятно, что их применение нежелательно.

• Шаг 2 – грубая шлифовка. Цель этого шага удалить с поверхности древесины небольшие фрагменты в виде торчащих волокон, остатков старой краски, нижних слоев коры. Для этой цели для болгарок предусмотрены специальные круги — шлифовально-полировальные.

READ Как вытащить окалину от болгарки в домашних

Но лучше взять универсальные основы, к которым прикрепляются наждачные круги различной степенью зернистости абразива с внутренними основами – липучками. Эти круги на максимальных оборотах болгарки способны достаточно быстро устранить все те дефекты, которые могут быть на дереве.

Этот шаг является универсальным для всех видов подготовительных работ к покраске: шлифовка деревянного пола болгаркой, шлифовка деревянных штакетин и перегородок террас, все производится под единый шаблон.

• Шаг 3 – тонкая шлифовка. Этот шаг больше подойдет для деревянных изделий, которые несут и эстетическую, и функциональную нагрузку. При использовании насадок, о которых уже говорилось выше, достаточно установить круг из нулевки, вот вам и тонкая шлифовка.

Еще немного практики! Как отшлифовать дерево болгаркой, уже описано. Не пытайтесь использовать круги для резки металла для шлифовки дерева. Несмотря на то, что сам круг является абразивом, существует высокая вероятность его неконтролируемого разрушения с отлетом фрагментов и травмирования работающего.

Вот результат неправильного применения.

Использование УШМ для искусственного старения дерева

Сейчас очень популярна обработка дерева, позволяющая искусственно состарить его. Такой прием называется браширование.

Работа производится углошлифовальной машинкой с применением специального набора насадок.

При выполнении такой операции устройство следует перемещать вдоль волокон.

Сначала используется насадка со стальным ворсом. Она производит выборочное удаление волокон, производя черновую обработку бруса. Перед окрашиванием заготовки производят чистовую шлифовку с помощью приспособлений с медным или сизалевым ворсом. Иногда применяют универсальную абразивно — полимерную щетку.

Шлифовка металлических поверхностей

Металл шлифуется по разным требованиям. Чаще всего металл шлифуется под покраску или для дальнейшей полировки. Основным инструментом признана опорная чашка со сменными наждачными накладками. Подбор наждачной бумаги зависит от степени обработки и от состояния металла.

Как сделать из болгарки шлифмашину по дереву

Во время шлифования необходимо работать только частью диска. На поверхности не должно оставаться необработанных участков.

Обработанные поверхности обычной стали желательно покрывать грунтовкой. Содержащаяся в воздухе влага может очень быстро покрыть металл, и вызвать появление ржавчины.

На сегодняшний день болгарка является универсальным прибором, с помощью которого можно выполнять всевозможные операции по обработке материалов. УШМ используется для выравнивания стен или полов, с ее помощью можно зачистить или отполировать изделия из металла. Она незаменима при выполнении ремонтных работ автомобиля. Практически невозможно ее заменить там, где необходимо отрезать, зачистить или отшлифовать детали, изготовленные из любого материала. В этой статье будет рассмотрено применение УШМ для шлифовки и полировки древесины, металла, бетона и кирпича.

Насадки и ручные приспособления для болгарки

Обратите внимание, что такие стойки шлифовальных и других типов оборудования уже свободно продаются в магазинах и относятся к универсальному ручному инструменту. Различные конструкции хорошо продуманы, просты в использовании и обеспечивают оптимальные параметры эксплуатации ручного оборудования, позволяют выполнять резку и шлифовку.

Для болгарок предложены различные ручные насадки, которые упрощают использование. Например, это насадка под штроборез или инструмента для резки проемов. Ее можно сделать из специального конструкционного приспособления.

Предложенный вариант, подсоединен к пылесосу, отводящему бетонную пыль и улучшающему параметры использования. Для «домашнего» изготовления можно приспособить более простой самодельный станок из болгарки.

Возможно, вы предложите и свой станок для болгарки по чертежам собственного изготовления подобного оборудования мини-цеха, которыми захотите поделиться.

Как сделать шлифмашинку из болгарки?

Такой вопрос может ввести в недоумение, потому что болгарка это и есть — угловая шлифовальная машина. Но она очень универсальная и для каждой операции ее надо подготовить. Чтобы подготовить болгарку к выполнению шлифовки необходимо приобрести опорный круг, который устанавливается непосредственно на вал машины.

Для обработки древесины надо на этот круг наклеить наждачный. Номер наждачной бумаги подбирается под непосредственный момент работы. В продаже можно найти и шлифовальный круг нужного диаметра, и наждачные круги соответствующего размера. Имеются в продаже и наждачные круги с липучкой, которые очень легко и быстро менять на инструменте.

Чтобы преобразовать нашу болгарку для шлифовки бетона, то будет хорошим решением приобрести специальный защитный кожух-пыльник. Он хорош тем, что имеет патрубок для подключения пылесоса. Известные кожухи выпускает фирма Hilti. На кожухе этой фирмы есть сдвигаемый сектор, который открывает часть круга для шлифовки в углах.

Шлифовка болгаркой металлов обычно выполняется стандартными шлифовальными кругами по металлу. Они имеют разные диаметры, разную толщину и разное зерно шлифующей поверхности. Но, если вы собираетесь отшлифовать неприлично поржавевшую поверхность, то сначала ее необходимо пройти щеткой по металлу. Такие щетки нужных диаметров тоже есть в продаже.

Насадка на болгарку превращающая болгарку в шлифовальную машину

Доброго времени суток любители помастерить что-либо своими руками, в свое свободное время. В сегодняшней статье я постараюсь подробно описать и показать сборку одной довольно интересной и что не маловажно полезной самоделки. Данная самоделка расширит функционал уже имеющего у вас инструмента, а именно это будет насадка на болгарку, которая наверняка имеется у каждого «металлиста». Думаю, всем владельцами болгарки хочется расширить функционал своего инструмента. Сама самоделка будет представлять собой инструмент, с помощью которого можно будет что-либо шлифовать. Максимальный размер шлифуемого предмета зависит лишь от размера имеющийся в вашем распоряжении болгарки. Самоделка довольно проста и состоит их минимального количества элементов, поэтому её сборка совсем не составит труда. Ну что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Для данной насадки на болгарку понадобится следующее, а именно:

— Не большой лист толстого металла (3-4мм) — Металлические полосы толщиной 3-4мм — Крепёжные винты — Квадратный металлический профиль Из инструментов также понадобится следующее: — Маркер — Строительный уголок — Сверлильный станок или обыкновенная дрель — Набор сверл необходимого диаметра — Какое ни будь смазочное масло — Сварочный аппарат — Все необходимые принадлежности для работы со сварочным аппаратом — Болгарка — Отрезные и шлифовальные диски на болгарку — Линейка — Какая-нибудь краска для защиты самоделки от коррозии — Шестигранники Изготовление насадки на болгарку. Изготовление данной насадки правильнее всего начать с самого главного, а именно с крепления самоделки к болгарке. Для этого самого крепления нам необходимо взять небольшой металлический лист или металлическую полосу толщиной примерно 3-4мм. На самом деле в данном случае толщина не суть важна, от толщины зависит жесткость самой конструкции, поэтому чем толще, тем надежнее, но выбирайте материал без фанатизма. Если вы выбрали металлическую пластину вместо полос, то с помощью болгарки выпилите полосы необходимой длины. Длина полос должна быть чуть более чем половина ширины болгарки в самой широкой её части, чуть позже поймете почему, а ширина самих полос не важна, пускай будут такой же, как подобранная вами металлическая квадратная труба. Таких полос нам нужно 2шт.

После того как вырезали 2 одинаковые металлические полосы, с ними необходимо сделать следующее, а именно высверлить два сквозных отверстия. Сами отверстия необходимо высверливать по центру относительно ширины и на краю, относительно длины (см. фото). Высверливать необходимо в одинаковых местах, чтобы по итогу у нас получились две абсолютно одинаковые заготовки. Сначала намечаем места под сверление отверстий и в точки где будем сверлить необходимо ударить острым металлическим зубилом, это нужно для того чтобы во время сверления у на не увело сверло в сторону и у не получились кривые заготовки.

Далее переходи к этапу сверления. Конечно можно высверлить отверстия и обыкновенной дрелью, только вот сделать ровные отверстие в листе толстого металла с помощью обыкновенной дрели гораздо сложнее чем, например, с помощью сверлильного станка. Поэтому рекомендую делать это так же, как и автор данной самоделки при помощи сверлильного станка. Если вы выбрали листы относительно толстого металла, то при сверлении рекомендую использовать какое-либо смазочное масло (можно использовать и «отработку»), тем самым вы снизите трение и минимизируете возможность перегрева дорогостоящего сверла. Диаметр сверла выбираем исходя из диаметра крепёжных винтов. Вырезав заготовки и высверлив в них необходимые отверстия, продолжаем сборку. Теперь эти самые заготовки нам необходимо установить на болгарку. Заготовки прикручиваются к болгарке с помощью специальных крепёжных винтов, в местах, где крепиться рукоятка, обычно рукоятка крепиться с двух сторон, под «левую» и «правую» руку. Прикручиваем заготовки так, чтобы они стояли параллельно относительно друг друга (см. фото). И тут важный момент, о котором упоминали в самом начале, а именно наши заготовки должны быть чуть длиннее половины ширины болгарки, это нужно чтобы после установки и немного выпирали за габариты болгарки. Убедившись, что две наши заготовки, установленные на болгарку, выпирают так как надо, переходим к следующему этапу. Теперь нам необходимо приварить между двумя этими заготовками распорку, которая соединить эти самые заготовки дабы у нас получилась единая деталь. Для этого из листа металла или металлической полосы (из того же материала что использовали для ранее изготовленных элементов), вырезаем ещё одну полосу необходимой длины и такой же, как эти две заготовки ширины.

Вырезав очередную заготовку, и как было описано ранее привариваем её на свое место, а именно между двух прикрученных к болгарке заготовок для их соединения между собой. Надежно провариваем заготовки между собой по всей площади их соединения, чтобы в дальнейшем избежать поломки нашей конструкции. Ну, и естественно с помощью шлифовального диска зашлифовываем сварные швы. По итогу данного этапа у вас должна получиться «П» образная деталь которая и является крепление болгарки. Далее нам потребуется взять небольшой отрезок квадратной профильной трубы. К этой трубе далее будет крепиться импровизированный шлифовальный столик. Так вот, эту самую трубу нем необходимо приваривать к самумному креплению болгарки, а затем к этой квадратной профильной трубе, ещё одну профильную трубу под углом в девяносто градусов. Тем самым мы огибаем вращающийся круг болгарки.

Чтобы точнее сварить заготовки под прямым углом, сначала не стоит приваривать первый отрезок квадратной профильной трубы к болгарке, а лучше сначала сварить профильные трубы между собой. Так вот чтобы у нас получилось красиво, следует спилить одну из сторон каждой из профильных труб под углом в сорок пять градусов. Для этого нам понадобиться строительный уголок и маркер, намечаем места спила и зажав в тисках заготовки аккуратно отпиливаем края по только что начертанному контуру. Ну, и соответственно свариваем их между собой не забыв зашлифовать сварные швы. После чего уже получившуюся «Г» образную заготовку привариваем к изготовленному и установленному на болгарку креплению. Так же стараемся проварить детали между собой по всей площади их соединения, так как именно это соединение будет больше всего нагружено и от него будет зависеть жесткость готовой самоделки (не забываем про шлифовку сварных швов). Следующим этапом сборки нашей самоделки необходимо изготовить и приварить сам шлифовальный «столик», столом данную деталь назвать сложно, так как по большей части это больше похоже на «упор» чем на стол. Вырезать эту заготовку также будем из листа толстого металла (3-4мм), размер стола выбирается индивидуально, главное стоит не забывать, что сами шлифовальные диски могут быть разного форм-фактора, то есть, лучше оставить больше свободного пространства для них. Вырезав сам, столики привариваем его в указанное на фото ниже место. Так мы плавно перешли к последнему этапу сборки. Теперь нам необходимо изготовить ножку, с помощью которой, будем крепить самоделку к тискам, благодаря которым, в свою очередь, мы сможем комфортно пользоваться нашей конструкции. Сама по себе ножка, просто, представляет собой простой отрезок профильной трубы. Просто отпиливаем от той трубы которую ранее использовали отрезок длиной не более 5 см. И привариваем его в указанное на фото место. Все готово! Остается лишь покрасить самоделку, делать это конечно не обязательно, но стоит если вы не хотите, чтобы ваша самоделка постепенно вся поржавела.

Вот видео автора самоделки:

Приобрести компоненты, которые могут пригодиться для сборки данной самоделки можно тут:

— Набор сверл по металлу — Отрезные диски на болгарку — Шлифовальные диски — Строительный уголок — Шестигранники

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Зачистка и полировка металла углошлифовальной машинкой

Часто шлифовка необходима при изготовлении металлических изделий с помощью сварки. Перед покраской на готовом изделии необходимо зачистить сварные швы, для чего используются обыкновенные отрезные диски.

Держа УШМ под углом, удаляют все неровности, таким образом выравнивая поверхность. После этого диск меняют на шлифовальный круг и доводят поверхность до необходимого состояния, при необходимости меняя зернистость шлифовальной шкурки.

Таким образом, можно не только шлифовать болгаркой металл, но произвести его полировку.

Несмотря на кажущуюся легкость операции, не следует пренебрегать правилами техники безопасности. Работать необходимо только с использованием средств индивидуальной защиты.

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Обработка древесины

Для тех, кто занимается строительством деревянных домов, ремонтом или изготовлением деревянной мебели, важно уметь правильно обрабатывать деревянные изделия. Прежде всего, определяются с необходимым инструментом. Самым распространенным и доступным является углошлифовальная машинка (УШМ) или, как ее еще называют, болгарка. Этот инструмент имеется в каждом доме. С его помощью можно производить почти всю работу по обработке древесины: ошкуривать бревна, выравнивать, шлифовать и полировать.

Как шлифовать болгаркой дерево видео

В домашних уголках мастера чаще всего встречаются только те электрические инструменты, чей спектр применения приближается к отметке – универсальность.

Этот набор можно легко свести к 5 инструментам:

Шлифовальный диск для болгарки

Всего этого достаточно для выполнения основных строительно-ремонтных работ в доме или квартире. Наличие другого инструмента необязательно, хотя случаи ведь бывают разные. Вот тогда и возникают извечные вопросы.

Sources:

https://c-triada.ru/podelki/kak-sdelat-iz-bolgarki-shlifmashinku.html https://schemy.ru/info/kak-shlifovat-bolgarkoj-derevo-video/
