Как сделать вёсла для гребной лодки своими руками

М. Н. Алексеева Журнал КиЯ №5 1965г

Чтобы облегчить новичкам вступление на трудный «морской путь», автор рассказывает о «первых шагах» любителя водного туризма, освоение которых сделает плавание безопасным и приятным.

Рулевое устройство.

Рулевым туристской байдарки обычно является гребец, сидящий позади, в связи с чем орган рулевого управления располагается перед кормовой банкой и приводится в действие ногами. Наиболее распространены педальное (рис. 1, а) устройство и устройство с поперечиной-коромыслом (рис. 1,б); изредка встречаются «стремена» (рис. 1, в). Недостатком педалей и «стремян» является то, что усилие от упора ногами при гребле переносится на тросы и руль, который получает в результате дополнительную нагрузку. «Стремена» не имеют «постоянного места» по ширине байдарки, благодаря чему гребец может держать ноги так, как ему удобно в тот или иной момент.

В качестве штуртросовой проводки весельной байдарки лучше всего использовать пеньковые крученые тросы диаметром 4 мм, длину которых можно регулировать с помощью деревянной или металлической планки с тремя отверстиями (рис. 1, г).

Для парусных лодок чаще всего применяется румпель с откидной наделкой (рис. 2). Совсем недавно были распространены так называемые «рогатки», или «лиры», но их делать труднее, они более тяжелы и занимают много места.

Для лодок с узкой удлиненной кормой не рекомендуются длинные румпели и «лиры», поскольку ими трудно пользоваться в случае необходимости переложить руль на большой угол (рис. 3). Более удобны тарельчатая или двуплечая тросовая передача (рис. 4). Обе тарелки (рис. 4, а) выполняются каждая из двух одинаковых кругов (дюралюминий d = 1 мм или пластмасса d=2 мм), между которыми помещен круг из высококачественной фанеры (d=3 / 5 мм). Диаметр среднего круга на 40 мм меньше диаметра наружных кругов; все три круга соединяются медными заклепками. На одной тарелке крепится румпель, а вторая привинчивается к перу руля. Вертикальные оси руля и румпеля должны быть параллельны, иначе стальной тросик передачи, натянутый между фанерными кругами тарелок, будет заедать или соскакивать. Достоинство тарельчатой передачи в том, что она не имеет мертвой точки даже при перекладке руля на 90°. Недостатками являются некрасивый вид и сложность установки руля.

Двуплечая передача может быть выполнена из дерева или металла; она легче тарельчатой, но при перекладке на 90° руль имеет мертвую точку (рис. 4, б). Стальные тросики, соединяющие плечи на пере руля и на румпеле, должны быть снабжены талрепами для регулировки их натяжения. На одномачтовых лодках поперечину и румпель сажают на ось, закрепленную на палубе, а на двухмачтовых в качестве оси можно использовать бизань-мачту.

Румпель изготовить нетрудно, но обычно он занимает много места в кокпите. Этот недостаток устранен в рулевом устройстве парусной лодки «П-40», где румпель с наделкой можно устанавливать на поперечине в наиболее удобном из трех положений: вдоль оси, с правого или с левого борта.

Известно еще одно очень простое устройство — стержневое (рис. 5). Рулем управляют, подтягивая или толкая стержень.

Шверцы.

Представляет интерес описание конструкции бортовых шверцев, применяемых на складных лодках и реже на байдарках (байдарка с вспомогательным парусом не может идти под острым углом к ветру, а при плавании с попутным ветром шверцы не нужны). Поперечная планка из дерева твердых пород с вертикальными дощечками на концах (рис. 6) служит опорой для шверцев, изготовляемых из сосны.

Крепление шверцев к поперечной планке довольно слабое; при большой скорости они вибрируют, создавая дополнительное сопротивление. Поэтому еще лучше крепить шверцы к доскам, поставленным вдоль бортов и опирающимся на их края.

Весла и уключины.

Весла для байдарок при любительской постройке делают с овальными лопастями, вырезанными из клееной фанеры и прикрепленными к круглому веретену. Лопасти весла совершенно плоские, что является недостатком, так как способствует «утечке» с него воды (рис. 7).

До недавнего времени весла делали преимущественно с так называемым «ребрышком» на вогнутой стороне лопасти (рис. 8, а). Ребрышко как бы продолжало круглое веретено, исчезая на конце лопасти. Сейчас весла делают в основном без ребрышка (рис. 8, б), так как их легче выполнить и они лучше «держат» воду (хотя мнения на этот счет поделились). Загребающая поверхность этих весен вогнутая. На поверхности лопасти весла, лежащего горизонтально, должен поместиться стакан воды (0,25 л).

Сделать хорошее весло для байдарки довольно трудно. Длину весла в зависимости от ширины байдарки можно определить по формуле шведского конструктора Свена Толлера (2 м + 0,4 ширины байдарки). Весло должно быть легким, поэтому лучше всего делать его из ели или сухой несмолистой сосны с прямыми мелкими слоями.

Для изготовления весла берут две гладко остроганные планки сечением 35X35 мм и с обеих сторон приклеивают к ним (рис. 9, а) по куску дерева той же толщины, что и планки, длиной 500 мм и шириной 70 мм. На сторонах полученного бруска размечают очертания лопасти, после чего выпиливают лопасть узкой пилкой (рис. 9, б и в). Наружную выпуклую сторону лопасти строгают обычным рубанком, а внутреннюю (вогнутую) — специальным ножом (рис. 9, г). Обрабатывать лопасть следует очень осторожно, точно выдерживая чертежные размеры.

Веретено обрабатывается рубанком, а место возле лопасти — полукруглым напильником. После строжки весло надо шлифовать наждачной бумагой и дважды грунтовать олифой. Высохшее весло снова слегка шлифуют мелкозернистой наждачной бумагой, после чего обивают конец лопасти тонкой медной или алюминиевой полоской и покрывают весло бесцветным лаком.

Весло «шведского типа» с вогнутой лопастью показано на рис. 10. Чтобы во время гребли вода не попадала в лодку, на весло насаживают специальные кольца (рис. 11, а и б), которые можно изготовить из куска кожи, резины или пластика. Кольцо приклеивается к веслу и затем привязывается тонким шнурком. Гвозди лучше не вбивать, так как они ослабляют веретено.

Канадское весло (рис. 12) применяется на каноэ и реже — в качестве вспомогательного весла на моторных и парусных лодках. Это весло делается так же, как и байдарочное, из трех склеенных частей. Лопасть с обеих сторон одинакова.

Шлюпочное распашное весло делают чаще всего из одного куска дерева. Длина весла зависит от ширины лодки. Так, типовое весло для лодки шириной 150 см (рис. 13) должно иметь длину 220 см. Место, опирающееся на уключину, нужно оклеить кожей или крепким полотном, прибив края гвоздиками (мелкими и по возможности редко, чтобы не ослабить весло). Рукоять красить не надо, чтобы не натирать мозолей при гребле. Конец лопасти обивают тонкой металлической полоской во избежание трещин.

Уключины.

Расстояние от уключины до заднего края банки гребца (рис. 14) должно составлять 250 мм, а от края уключины до банки (по высоте борта) —150 мм.

Если лодка достаточно широка, уключины крепят на бортах (рис. 15, а и б), а если узка — на кронштейнах (рис. 15, в). Самые простые и дешевые уключины, применяемые преимущественно на рабочих и рыбацких лодках, показаны на рис. 15,6.

Подставка для упора ног. Подставку ставят под углом 45° и на таком расстоянии от банки, чтобы гребец, сидя в удобном положении, мог сильно упираться в нее ступнями обеих ног. Ноги должны быть слегка согнуты. Поскольку положение подставки зависит от роста гребца, хорошо сделать ее передвижной (рис. 16).

Фартуки.

Фартук — это применяемая на складных лодках и байдарках покрышка, сделанная из плотного непромокаемого полотна, которой полностью закрывают кокпит. Отверстия для находящихся в лодке людей имеют манжеты, плотно прилегающие к туловищу.

Крепление фартука к бортам показано на рис. 17. Фартук может иметь резиновый поясок (рис. 17, а), который вдавливается в желобок, сделанный в волнорезе. Манжеты держатся на легко отстегивающихся кнопках. Если лодка перевернется, гребцы выскакивают вместе с фартуком и снимают его уже в воде: это не Слишком-то удобно. Фартуки, показанные на рис. 17, б и в, прикреплены к борту и легко отстегиваются спереди при ударе ногой снизу; при опрокидывании лодки гребцы прыгают в воду, а фартук остается в лодке.

Полуфартук (рис. 17, г) не крепится к борту и не подтягивается по туловищу гребца. Чаще всего его применяют на гоночных байдарках.

Фартук можно сделать самим (рис. 18) из крепкого и толстого брезента, лучше всего палаточного. Если брезент простой, его нужно сделать непромокаемым (самый простой способ— намочить и мокрым выгладить).

Сначала из толстой упаковочной бумаги делают выкройку по форме кокпита, оставляя со всех сторон по 80 мм на запас. По выкройке вырезают четыре куска ткани размерами 400Х1250 мм. Кромки, заходящие на волнорез, складывают втрое на ширину 25 мм, прошивают один раз крепкими нитками, продевают пеньковый трос диаметром 3 мм и прошивают возле него второй раз. В заделанных таким образом кромках фартука прорезают петли и обметывают их. Теперь можно прикрепить все четыре части к бортам тонкими гвоздями и скрепить шпильками посередине кокпита, не натягивая ткани.

В местах, где должны сидеть гребцы, вычерчивают круглые отверстия диаметром около 400 мм. Сняв фартук, сшивают правую и левую части на длину около 300 мм, а затем соединяют переднюю часть с задней. Швы делают широкими, с двумя параллельными строчками. В верхнюю кромку манжет вшивают трос, такой же, как и в кромках фартука, и две тонкие тесьмы. Манжеты пришивают к фартуку после вырезки отверстий. Затем делают застежки для фартука и манжет, которые должны легко отстегиваться.

Указанная на рис. 18 величина раскрытия фартука может быть увеличена (почти до конца кокпита). В один край вшивают пеньковый трос диаметром 4—5 мм, а другой край складывают втрое на ширину 60 мм и сшивают, как показано на эскизе. Из жесткой медной проволоки делают скобы и пришивают их. Скоб надо ставить как можно меньше, чтобы фартук легко открывался при ударе ногой снизу, но столько, чтобы части фартука были соединены плотно.

Ушки на волнорезе для закрепления фартука делают из той же проволоки, что и скобы, но ее нужно сначала сильно разогреть и опустить в воду. Крепление фартука к волнорезу показано на зскизе.

Фартук должен быть непромокаемым. Для этого тщательно замачивают его в жидкости Бурова, потом в мыльном растворе и высушивают. Ткань фартука становится после этого водонепроницаемой, но со временем это качество утрачивается под действием воды. Поэтому укажем другой способ пропитки ткани, более надежный, но зато и более сложный. В 1 л бензина нужно растворить 10 г каучука и промазать этим раствором фартук с обеих Сторон с помощью широкой плоской кисти. В раствор можно добавить немного сухой клеевой краски, чтобы окрасить фартук в соответствующий цвет. Окрашивать следует для безопасности на открытом воздухе.

Предметы оборудования.

Якорь. На лодках применяют якоря Данфорта, легкие, занимающие мало места и несложные в изготовлении. Для лодки длиной 5 м подходит сварной якорь, показанный на рис. 19. Детали его можно вырезать из листовой стали в мастерской. Очень удобен и надежен складной четырехлапый якорь (рис. 20). В качестве якорного каната применяется пеньковый трос диаметром 12—15 мм.

Мешок для парусов. Паруса всегда следует держать в полотняном мешке, на котором должно быть написано название лодки (рис. 21).

Кранцы. Для небольшой лодки достаточно двух кранцев, навешиваемых на тот борт, которым пристают. Кранцы делают в виде мешков из крепкого брезента, наполненных кусками пробки, веревками или тряпками (рис. 22).

Черпак. Необходим при выходе в любое плавание. Сделать его нетрудно (рис. 23).

Подставки под лодку. При хранении на суше лодку необходимо ставить на подставки — кильблоки — сделанные по форме днища и обитые войлоком или другим мягким материалом (рис. 24).

Чехол для лодки. Чехол может закрывать только кокпит (рис. 25) или полностью всю палубу (рис. 26). В первом случае чехол должен быть несколько длиннее кокпита и перекрывать привальные брусья. Прикрепляют чехол тонкими шнурами, пришитыми к полотну и продернутыми через отверстия, просверленные в накладном буртике. В обеих случаях под чехол нужно подложить какой-нибудь брусок, чтобы вода легко стекала вниз.

www.boatportal.ru

Весла можно создавать, например, из бруса, толстого горбыля или же 55-миллиметровой доски. Вначале, необходимо сделать разметку и вытесать будущие контуры весла (положение А). Затем, повернув весло на 90 градусов, нужно обработать его (положение Б). Затем необходимо выполнить все закругления и произвести зачистку весла. Весла нужно изготавливать с таким расчетом, чтобы веретено вместе с лопастью было только немного тяжелее валька. В том случае, если этого достичь не удастся, то можно будет добавить металлический противовес в валек. Завершенные весла нужно отшлифовать при помощи шкурки, затем нужно два раза олифить и покрывать краской масляной. Весло кормовое создают из 25-миллиметровой доски.

После того, как будут установлены уключины, лопасть должна входить в воду вертикально, а рукоятки должны слегка заходить одна за другую. Чем больше будет плечо валька, тем легче будет грести. При гребле быстро возникает привычка держать рукоятки одну над другой.

Для того, чтобы создать основу для уключины, на борта устанавливают подуключинники, которые сделаны из пластинки стальной, к которой приваривают трубочку металлическую требуемого диаметра. Подуключинники привинчивают к бортам с внешней стороны (рисунок № 4). При этом, рекомендуется, для облегчения гребли, одну из трубок устанавливать на 20-25 миллиметров выше другой.

Для того, чтобы в лодке также можно было ходить, необходимо создать слани, которые создают из отдельных щитков (носового, кормового, двух срединих). Для опоры щитков на шпангоутах прибивают рейки квадратные на 12 миллиметров ниже верхней плоскости флортимберсов.

Расположение задней и средней банок отмечают у нижней кромки бортов. Банки создают из 15-миллиметровой доски. Под банками к бортам необходимо прибить рейки размером 20*20 миллиметров. Банки нужно закреплять гвоздями или же лучше даже шурупами. Банку переднюю устанавливают у кромки верхней бортов. На ней можно будет сидеть, но главным ее предназначением является опора для мачты!

До того, как закрепить переднюю банку, в ней нужно сделать квадратное отверстие 50*50 миллиметров. А на киле нужно создать гнездо 10*15 миллиметров и глубиной 10 миллиметров. Отверстия в банке и гнезде должны находится на одной вертикальной линии!

В первое время лодку следует опускать прямо на воду, не касаясь грунта для того, чтобы мелкие камешки и песок не приставали к смоле. Кроме этого, оберегать обшивку просмоленную также нужно в течение 30-40 дней, то есть пока смола окончательно не высохнет.

К данной лодке руль не делается. Руль, как у всех рыбацких лодок, заменяется веслом кормовым, которое обладает некоторыми преимуществами в сравнении с подвесным рулем. То есть, веслом кормовым можно одновременно рулить и грести.

В том случае, если возникнут пробоины случайные, то их нужно будет заделать с внутренней стороны кусками фанеры. Заплаты, которые будут иметь размеры больше, чем сама пробоина, нужно будет прибивать 12-миллиметровыми гвоздями, а также тщательно прошпаклевать.

Процесс хранения лодки нужно производить под крышей. А для того, чтобы лодка занимала меньше места, ее также можно и подвесить.

Все, лодка полностью готова.

Удачи!

club-samodelkin.ru

Борта были бы в этом случае ровными, безо всяких выступов, как у меня. Но такой вариант меня не устраивал. Ведь лодка у меня изначально проектировалась, как рыбацкая

.

Попробуйте-ка вставить такую уключину в маленькое отверстие на борту одной рукой, когда на спиннинг «села» хорошая щука, а вам надо подрулить одним веслом так, чтобы «принять» её на борт. Это очень сложно и неудобно. Именно поэтому все свои рыбацкие лодки я делаю с самой простой, но надежной уключиной — в деревянную подушку вставляется металлический штырь, а в весле для него делается большое отверстие. Такое весло всегда легко можно надеть на уключину. Подушки для уключин сделал из простого дровяного горбыля (на фото слева). Специально выбрал материал (ель) с большими сучками, чтобы он не раскололся, когда стану забивать в него металлический стержень. (Ещё при заготовке дров на зиму отложил и высушил этот кусок полубруса).

Прострогав эти обрезки на деревообрабатывающем станке, длинным сверлом диаметром 10 мм с помощью электродрели в торце сделал углубление на 15 см. и забил молотком туда стальной штырь подходящего диаметра. Обычно уключины крепят только к бортовой доске, что не очень надежно. Всё-таки нагрузка на них при работе веслами очень большая и я сам был свидетелем того, как на областном конкурсе мастеров-лодочников на лодке одного очень уважаемого мастера подушка с уключиной отвалилась после первого гребка веслом и ему пришлось сойти с дистанции.

У моей лодки несколько точек опоры подушки с уключиной. Для этого специально в ней выпилено два поперечных паза, которые опираются на привальный брусок и на верхнюю планку борта. Нижний конец подушки опирается на стрингер. Саморезами подушка крепится к шпангоуту и к бортовой доске. Углубление под штырь смазано герметиком, который намертво закрепил его внутри подушки. Такое крепление подушки к борту я считаю наиболее надежным. Это уже было опробовано на предыдущих лодках и хорошо себя оправдало.

Что касается размера подушек, то я подбирал высоту их над бортами опытным путем. Здесь нужно соблюсти несколько условий: — лопасть весла должна полностью уходить в воду при гребке. — угол наклона весла относительно горизонтали должен быть менее 35°. При большем наклоне (более высокой подушке) весла работают менее эффективно. Руки на рукоятках весел будут располагаться высоко и грести будет тяжело. При низкой подушке с уключиной угол наклона весла будет очень маленьким, лопасти не полностью погружаются в воду, а рукоятки весел будут располагаться возле коленей. Гребцу придется наклоняться, и спина быстро будет уставать. У моей лодки высота подушки над бортом 12 см. Металлическая уключина — штырь выступает на 10 см. Длиннее он не нужен, так как будет мешать на рыбалке, а короче делать нельзя, иначе при гребке весло может соскочить с уключины. — располагать подушки с уключинами нужно от края передней и второй банки (скамьи) до штыря на расстояние от кончиков пальцев до сгиба локтя. Это тоже уже опробовано. Именно такое расстояние обеспечивает наиболее удобную греблю при движении как носом, так и кормой вперед. Из пластиковой банки от моторного масла вырезал две небольшие овальные пластинки, в середине которых просверлил отверстия по размеру штыря уключины. Надетые на этот штырь они значительно уменьшают трение весел о подушки и весла меньше изнашиваются.

О том, как делал весла, читаем далее. (кликайте по ссылке)

rybackaja-lodka.blogspot.com

На воду без вёсел не пускайся, какие вёсла нужны для рыбацкой лодки

При покупке новой лодки владельца вряд ли заинтересует вопрос, касающийся весел. Как правило, этот дополнительный аксессуар идет в комплекте с плавсредством. Но проходит время и даже самые качественные изделия подлежат замене. Можно выделить две основные причины, по которым владелец лодки вынужден обращаться в магазин: это утеря весла или его поломка. С этого момента и начинаются основные сложности.
Весла для лодки в специализированном магазине представлены в широком ассортименте. Задача потенциального покупателя заключается в том, чтобы выбрать подходящую по стоимости модель, но в то же время удобную и надежную, которая прослужила бы не один год. Опытные рыбаки имеют определенный опыт. Пользуясь теми или иными веслами, они формируют собственное мнение. Начинающему любителю природы и активного отдыха полезно будет познакомиться с рекомендациями.

Весла с цельным веретеном

Самым верным решением будет пойти в магазин, в котором можно приобрести хорошие весла. Но здесь мы также столкнемся с затруднениями, так как выбрать из огромного количества предлагаемого ассортимента может быть действительно трудно не только новичку, но и матерому рыбаку. Но всегда можно отсеять неподходящие варианты, зная конструкцию весла, и как оно работает.

Состав весла:

Владельцы лодок всегда хотят приобрести хорошие весла, которые будут долгое время исправны, при этом потратив на них не слишком много денег. Однако в магазине, как часто это бывает, предлагают только весла, без сомнений хорошие, но самые дорогие. Потому если вы хотите приобрести весло самостоятельно и так, чтобы попасть в выделенный бюджет, придется выбирать самим.

Можно просмотреть рекомендации, которые выставлены в Интернете. Чаще всего владельцы лодок склоняются к веслам с довольно плоской лопастью. Некоторым же нравится наоборот, с вогнутой. Так что даже на первом этапе могут возникнуть разногласия.

Реакция рыбы на керосин. Подводная съемка. Карась, рак

Как и обещал, проверяю реакцию рыбы на керосин. Бывалые рыбаки говорят, что керосин для карася как наркотик. Некоторые рыбаки пропитывают керосином кирпич, некоторые добавляют в прикормку и насадку. Я же пропитал вату керосином и погрузил ее на полтора метра. Уже начиная с 17 — ой минуты к вате начинают подплывать караси один за другим. Карасю явно нравится запах керосина, он раз за разом проплывает мимо ваты. Также на запах керосина прибежал рак, но разобравшись что к чему покидает место съемки.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Крепление

Так же при выборе весла нужно учитывать для чего именно оно будет использоваться, так как способ применения может весьма сильно повлиять на конечный результат.

Способы крепления весла:

Если ваша лодка не имеет уключины, то весла для них можно разделит на несколько видов:

Итак, давайте рассмотрим, какие весла для чего лучше всего подойдут, чтобы больше представлять, что именно нужно выбрать для своей лодки ПВХ.

Гребки чаще всего покупают хозяева небольших одноместных лодочек, передвигаются на которых в основном не очень далеко от берега. Однако для такой лодки вполне может подойти и обычное весло для байдарки, которое вполне сможет легко управляться с малогабаритной лодкой.

Остается последнее весло – каноэ. Оно немного отличается от двух описанных выше весел.

Состав каноэ:

Каноэ очень легко можно оттолкнуться от берега, так же она позволяет плавать в местах, полных камыша или каких-либо зарослей.

Параметры для выбора

Как ни странно, но именно разнообразие становится препятствием перед покупателем, не обладающим опытом. Множество моделей лодочных весел начинающего рыбака просто заводит в тупик. Тем не менее, элементарные теоретические знания помогут сделать выбор в соответствии с персональными предпочтениями. Необходимо сформулировать критерии, то есть, условия для выбора оптимальной модели. Далее мы рассмотрим только лодку ПВХ, как самое популярное плавательное средство для рыбалки, охоты и активного отдыха. При наличии уключин правильно подобранные весла соответствуют ряду требований.

При всех достоинствах разборных весел у них проявляются и недостатки. Следует обращать внимание на то, чтобы элементы соединения обеспечивали герметичность. Вода, попавшая внутрь веретена, увеличит массу весла. Наконец, необходимо оценить механизм крепления весла к уключине. Именно от него будет зависеть производительность работы гребца.

Лопасть

Обычно максимальный выбор лопастей для весла может равняться трем, однако существуют и более размерные весла, но они выходят за рамки «бюджетных». Лучше всего выбирать не тяжелое весло, которое, несмотря на это, будет максимально прочным. Только так купленное весло сможет прослужить своему хозяину долго при регулярных испытаниях.

Если вы хотите уверенно держаться на воде и очень быстро и плавно грести, то вам стоит обратиться свое внимание на лопасть весла.

Есть модели весел, лопасть которых сделана специально для долгих и довольно быстрых заплывов. Они рассчитаны на то, что лопасть можно буде опускать глубоко в воду и усиливать толчок. Для того чтобы замедлиться, будет достаточно опускать лопасть только наполовину.

Держатели

В этом подпункте мы поговорим о держателе для весла. Эти держатели носят название уключины. Они нужны для создания точки опоры во время гребли. Они крепятся к борту и дают возможность каждому веслу быть закрепленным относительно борта лодки. Держатели и весла крепятся друг с другом.

Держатели весел для лодки можно смастерить в домашних условиях из крепкой проволоки или крепкого металла. Их форма напоминает вид рогатки. Они должны быть таких размеров, чтоб рукоятки проходили между рожками.

Сверху уключин иногда делают фиксатор в виде горизонтальной планки, что не позволяет веслу выпадать из нее. Держатели фиксируются за борт в тех местах, где наиболее удобно расположиться человеку (гребцу), садящемуся в лодку.

Для выживания в дикой природе делать держатели не целесообразно. Ведь так вы потеряете время и ресурсы. За это время можно сделать лодку или что-то другое. Но если вы того желаете, сделайте их из деревянных рогаток и веревок.

i-vizhivu.ru

Корма лодки — транцевая то есть плоскосрезанная. Выполнена из листа дюралюминия толщиной 1 мм и надставлена в верхней части пихтовой доской двадцаткой шириной 125 мм. Здесь же отмечу, что для того чтобы поднять подвесной мотор повыше над водой, верхнюю кромку транцевой доски сделал выпуклой. Впрочем, такой же выпуклой сделал и верхнюю кромку доски надставки переборки, но с другой целью — для придания палубе выпуклости, чтобы попавшая на неё вода стекала за борт, а но в кокпит. В середине на транцевую доску надел оковку из стальной пластины толщиной 1 мм, чтобы кронштейн крепления мотора не повредил доску.

Хотя лодка двухместная, но сиденье (банка) одно и смонтировано оно не как обычно — поперёк лодки, а посередине вдоль неё и чуть наискосок. Такое расположение банки не только гораздо удобнее для рыбалки, но позволяет рулевому и пассажиру занять любое место в кокпите в зависимости от загруженности плавсредства и волнения воды, а также при необходимости меняться местами прямо на воде и даже на ходу лодки без риска перевернуть её или свалиться за борт самому. Размещение в лодке бензобака объёмом 5 л, коробки для рыболовных снастей, ящика под одежду организовано, по возможности, таким образом, что днище остапось почти полностью свободным, что улучшило условия эксплуатации и обитаемости (если это слово можно употребить для небольшого по площади и открытого всем ветрам кокпита).

Большую, причём сосредоточенную, нагрузку на днище лодки передаёт установленная враспор стойка-пипперс сиденья-банки. Поэтому нижний конец стойки опирается на шайбу довольно большою диаметра из дюралюминиевого листа толщиной 3 мм. Шайба уложена на дно и приклёпана к днищу единственной заклёпкой диаметром 10 мм. причём. замыкающая головка выполнена в форме шпенька, служащего фиксатором положения нижнего конца трубчатой стойки.

Деревянные детали ещё до монтажа пропитываются горячей олифой. Дюралюминиевые детали перед самой окраской очищаются от окисной плёнки (заодно придаётся шероховатость их поверхностям для лучшего сцепления), обезжириваются и грунтуются. Вся лодка после сборки её деталей в единую конструкцию окрашивается эмалью.

Форпик тюка не герметичен. Поэтому непотопляемость лодки обеспечивают помещённые в него 20 пластиковых баллонов ёмкостью по 1,5 л и две канистры по 10 л. установленные на днище в кормовой части кокпита лодки и прикреплённые, как и бензобак, хомутами к транцу.

Веспа постарался сделать прочными, лёгкими. удобными и непотопляемыми. Представляю их конструкцию.

Веретено весла выполнено из дюралюминиевой трубы диаметром 32 мм и миллиметровой толщиной стенки. В месте подсоединения уключины веретено усиливается изнутри отрезком толстостенной алюминиевой трубы с деревянной пробкой, закрепленной там эпоксидным клеем Пробка необходима для предотвращения попадания воды в весло и для того, чтобы ось-болт уключины не так интенсивно разбивал отверстие в веретене. Также для увеличения износостойкости на ось между рожками вилки уключины и трубой валька с обеих сторон вставлены фторопластовые шайбы.

Весло:

1 — ручка (береза); 2 — веретено (труба 32×1): 3 — пробка (пихта); 4 — усилитель (труба алюминиевая Ø30×3); 5 — кронштейн (труба алюминиевая Ø32×4); 6 — заклёпка (алюминий Ø6, 3 шт.); 7 — лопасть (дюралюминий, лист s2,5)

Гнездо уключины:

1 — втулка для штыря (стальная труба Ø15×2,25); 2 — накладка (стальной лист s2, 2 шт.)

Уключина и сборе (детали весла поз. 5, 6 и 7 условно показаны в сечении):

1 — штырь (сталь 35, круг Ø10); 2 — вилка (сталь 20, полоса 20×3); 3 — ось весла (болт М6×55 с гайкой); 4 — прокладка (фторопластовая шайба, s2); 5 — веретено весла: 6 — усилитель; 7 — пробка

Доработка антикавитационной плиты на подвесном лолочном моторе «Ветерок-8М»

Попасть весла изготовлена из листового алюминия средней твёрдости толщиной 2,5 мм Вдоль лопасти, путём изгиба, выполнены два ручья. Крепление её к веретену производится не напрямую, а через переходную вставку — усилитель корневой части веретена, выполненную из толстостенной алюминиевой трубы наружным диаметром 32 мм. также с деревянной пробкой. Чтобы можно было вставить усилитель в веретено, один конец первою проточен до внутреннего диаметра второю. В другом же конце сделана прорезь для лопасти, конец расплющен и детали склёпаны. Усилитель посажен в веретено на эпоксидном клее. Для прочности соединения в клей можно добавить чистые мелкие металлические опилки или алюминиевую пудру.

Возможно изготовление веретена весла из пихты. В этом случае его диаметр, а соответственно и расстояние между рожками вилки уключины следует увеличить в 1.5 раза.

Масса лодки не дотягивает даже до 20 кг, а вот водоизмещение (общая масса пассажиров и полезного груза) составила около 130 кг.

Лодка оснащается доработанным подвесным мотором «Ветерок» мощностью 8 л.с. (ходил и под 12-сильным). Немаловажное значение имеет заглубление дейдвудной части мотора. У меня мотор максимально поднят, а для предотвращения подсоса воздуха антикавитационная плита уширена в носовой части и по бокам – к ней снизу приклёпана пластина. В режиме глиссирования заглубление винта составляет около 250 мм, что вполне достаточно — трава и мусор, плавающие по воде, до винта не достают.

Ещё у подвесного мотора «Ветерок» демонтировал упор, а к заднему борту у днища лодки приклепал дюралюминиевый уголок с блоком из твёрдой резины. Такая подвеска мотора не только лучше гасит вибрацию и удары, но и уменьшает нагрузку на транец. Из последнего соображения крепление мотора в поднятом положении также демонтировал, а двигатель теперь в этом положении держится на левом боку и без упора.

Скорость лодки с мотором «Ветерок-8М» 8 л.с. — до 30 км/ч, а с 12-сильным мотором — до 40 км/ч.

С одним водителем даже под 8-сильным двигателем лодка легко выходи і на глиссерный режим, а под мотором мощностью 12 л.с. её корпус почти полностью выходит из воды. Дальнейшая езда происходит в экономичном глиссерном режиме (по расходу горючего) для мотора.

Замечено, что при наличии на воде ряби скорость выхода лодки на глиссирование возрастает. Счастливого вам плавания или. как говорят моряки: семь футов под килем. Только не забудьте надеть спасательные жилеты, даже если вы умеете хорошо плавать

Р. НИГМАТУЛЛИН, г. Нефтекамск, Башкортостан

modelist-konstruktor.com

Описание

Дюралевое байдарочное весло остаётся самым надёжным помощником для водного туриста. Оно хоть и немного тяжелее углеволоконного, например, всё же разница эта несущественна. Любой взрослый и ребёнок на практике её и не заметит. Зато дюралевое весло надёжное. Оно не сломается, а, в крайнем случае, при встрече с препятствием может погнуться. После чего его легко выровнять, чего уже не сделаешь с углеволоконным, которое не гнётся, а только ломается. К тому же стоимость дюралевого весла существенно меньше.

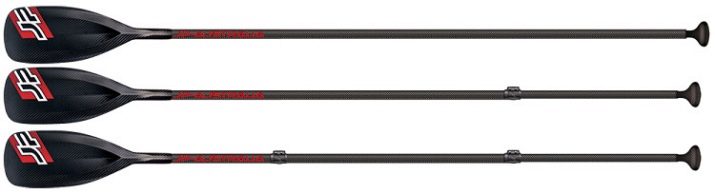

Наиболее популярны трёхсекционные вёсла, которые можно без проблем упаковать в багаж, а на месте быстро собрать. Такие весла занимает меньше места, оно наиболее компактно. Состоит оно их трёх частей – центральной рукояти и двух отрезков трубы с лопастями, которые крепятся с обоих её концов. В таком весле можно регулировать уровень наклона лопастей относительно друг друга, подгоняя его лично под себя. Длину весла 240 см.

Холодная склейка

Итак, технология холодной склейки обычно применяется при устранении небольших проколов баллона во время рыбалки. Надо сказать, что для капитального ремонта и тюнинга лодки пвх данная технология абсолютно не пригодна. Если вы решили устранить повреждение в лодке при помощи холодной склейки, то сначала место будущей склейки тщательно зачищается нулевкой, а затем обезжиривается ацетоном или нитрорастворителем.

После этого данная поверхность дважды покрывается клеем с перерывом в 5-10 минут. Заранее вырезается овальная латка, можно из того же материала, обезжиривается и на нее так же наносится клей. После этого, латка накладывается на место пореза и прокатывается каким-нибудь валиком.

Весло для лодки ПВХ

Весла для лодок бывают разных размеров и обычно подбираются индивидуально. Кому-то нравятся более длинные весла, к примеру, 180 см, а кому-то 160 см кажется вполне достаточным размером.

Однако выбирая весло для лодки ПВХ, все же следует учитывать габариты самой лодки и пути, на котором она будет плавать, так как это весьма сильно может повлиять на выбор длины самого весла.

С более длинными веслами сложнее управляться и они зачастую тяжелее, однако с ними легче разогнаться и плыть по глубоким водоемам.

Короткие же весла подходят небольшим лодкам, ими очень удобно отталкиваться от берега или раздвигать камыши. Для недолгого прогулочного плавания короткие весла – самый лучший выбор.

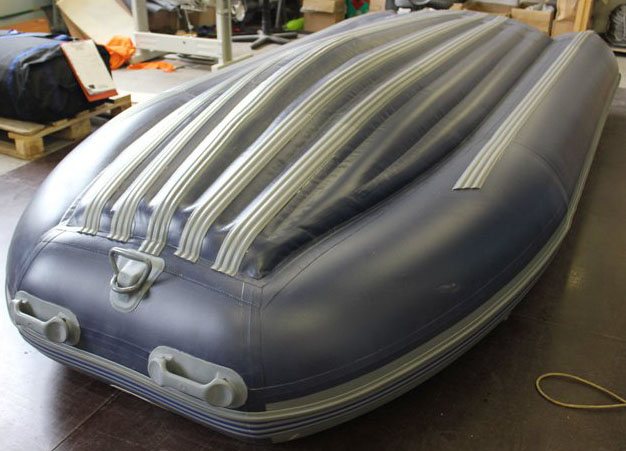

Надувное дно

Лодка с надувным дном низкого давления считается комфортабельным вариантом для сплава. Но неправильная эксплуатация может привести к серьезным последствиям. Самым значительным является разрыв перегородок и образовавшаяся прореха, которая делает невозможной и опасной дальнейшую эксплуатацию надувного судна с НДНД.

Важно! При сушке на солнце лодки с надувным дном обязательно открывайте стравливающий клапан!

Для ремонта надувного дна лодки ПВХ понадобится:

1. Клей-герметик (Бостик, Полигрипп R380);
2. Склеивающий агент (десмодур);
3. Лента уголковая 40 на 40 мм;
4. ПВХ ткань для заплаток;
5. Строительный фен.

Смотрите также

Комментарии 33

Доброго времени. Собираюсь тоже купить такой мотор, лодка 340, какая крейсерская скорость если в двоем и шмурдяком?

Релинги дело полезное. Зачет! Я всю голову сломал что бы найти монтажные площадки под релинги за вменяемые деньги. Кусок резины с четырьмя гайками стоит фиг знает сколько, а мне надо их 8 штук. Если даже придушить «жабу» и взять Бориковские, уже минимум 4000 выходит. А ещё и не найти их в черном цвете в требуемом количестве. В общем я всё ещё в поиске… но релинги буду делать обязательно. Ибо с ними и троллить кайфовее и «на кольцо» вставать удобнее. В идеале вот так хотелось бы сделать.

очень грамотно и красиво. на 16 фото что за место такое пустынное и пляж красивый подскажите где это?

Байкал, бухта Сааган Нугэ

красиво со вкусом сделано

просто супер! хотелось бы на такой пройтись…

Шикарно! Золотые руки.

Все грамотно и дельно.

А фоточку лесенки бы… Мне как 120 килограммовому тюленю без лесенки не искупаться…А иногда так хочется…

красава! буду клонировать.

Все что сделоно своими руками это ручная работа. А ручная работа все знают очень оценивается.Респект и уважуха. Класс!

Как лодка на ходу. У меня в одного на глис тяжело выходит, нос сильно задирает. Дифферент на какой дырке?

Отличная лодка, земеля

видимо ты лодку редко разбираешь …

Ты прав. За первый год использования надоело разбирать и собирать.

трап из вашей системы как себя показал? крепления не разъезжаются? себе тоже присматриваю маленькую лесенку на корму, чтобы с воды подниматься. пользуюсь пока веревочной лесенкой, но хочу жесткую.

Мне якориться приходиться на разной глубине, начиная с 1,5 до 20 м. Для этого якорь у меня привязан к намотанной на мотовило 30 метровой веревке. Т.е. спуская якорь, я стравливаю с мотовила необходимое количество веревки, пока якорь не достигнет дна. После этого на якорной веревке делаю петлю, продеваю ее через кольцо и затягиваю так называемый полусхватывающийся узел. Дальше за это кольцо карабином пристегиваю поводок. На мой взгляд данное решение самое простое и позволяет оперативно менять глубину, на которой необходимо заякориться. Объяснил как мог.

Как подобрать весла

Невозможно представить лодку без весла, так как это самый главный аксессуар в ней, который позволяет передвигаться по воде. Но зачастую производители лодок не занимаются производством самих весел, так что если даже вы приобретаете хорошую лодку, которая имеет самые положительные отзывы, это совсем не значит, что прилагаемое к ней весло не придет в негодность через месяц использования.

Однако следует отметить, что весла для надувных лодок в основном между собой очень похожи, так как составляются по единой конструкции, так что отличить их друг от друга может быть весьма сложно на первый взгляд. Однако взяв весло в руку, вы сразу же поймете, насколько оно вам подходит.

Также весла можно сделать под заказ. Многие именно так и поступают, так как считается, что это весло будет именно под руку определенного человека и именно для его лодки. Однако данный вариант покупки весла будет существенно дороже, чем обычная закупка в магазине.

Ценовая категория

Политика любого магазина основывается на принципах получения прибыли. Известно, что многие интернет магазины завоевали популярность, благодаря низкой наценке. Заказать весло в таком магазине теоретически можно. Однако покупатель должен быть готов к тому, что за попытку сэкономить он получает вероятность купить не совсем то, на что рассчитывал.

Тонкости заказа мы рассматривать не будем. Отметим только, что в специализированном магазине ценники очень сильно отличаются друг от друга. Если бюджетные модели весел можно купить за 700 рублей, то за некоторые экземпляры придется отдать около 8000 рублей. Разброс цен вполне объясним. Достаточно только вернуться к началу статьи и вспомнить, по скольким параметрам ведется классификация.

Материалы

Задача разработчика, как было уже отмечено, повысить функциональность устройства. Весло, как бы это странно ни звучало, имеет свой коэффициент полезного действия. Действительно, коль он по своей сути представляет рычаг, то может идти речь о полезной работе. Различные решения в области формы весла привели к тому, что веретено изготавливается в виде цилиндра, конуса или прямоугольника, имеющего сглаженные углы. Однако испытания и практика показали, что не только форма веретена, но и материал имеет решающее значение в наборе скорости и маневренности лодки. Мастерство гребца учитывать не будем, так как человеческий фактор нас не интересует.

Парадоксально, но профессионалы не советуют новичкам покупать деревянные весла. Они массивны и не разбираются, поэтому не считаются практичными. Несмотря на малый спрос такие весла остаются самыми дорогими.

Для надувной резиновой или ПВХ лодки оптимальным вариантом будут весла из сплавов или пластика. Эти материалы устойчивы к влаге и перемене температуры.

Но любое устройство не может состоять только из одних достоинств. Пластик становится хрупким на морозе. Даже случайное падение весла, находящегося на хранении, приведет к его порче. На этом фоне выгодно смотрится алюминий. Алюминиевые весла могут быть телескопическими или разборными. Срок их эксплуатации исчисляется десятками лет.

Материал

Весла должны быть прочными. Материал, из которого изготовлены весла, должен спокойно прорезать воду, чтобы грести было легко. Весла могут быть разборными (то есть из нескольких материалов) или целыми (из одного материала).

Как правило, для создания собственного набора весел подойдет и обычное дерево. Оно прочное, не гнется и не трескается. За ним нужно лишь следить.

Но с развитием современных технологий в магазинах стали все больше появляться весла из пластика, стекла и углепластика, алюминия. Сборные весла делают преимущественно из современных материалов. Например, ручку делают из алюминия, а лопасть – из пластика. Чтобы не сомневаться в качестве, лучше всего выбрать весла для лодки ПВХ из алюминия. Этот материал легкий, прочный и его несложно починить. Деревянные весла хоть и хороши, но под современную рыбалку не совсем актуальны. Алюминиевые решения просты в эксплуатации и не требуют дополнительного ухода. Подобрать набор весел можно без особых проблем. Нужно обращать внимание на длину и крепления.

Важно! Весла могут помочь даже на тех лодках, на которых есть мотор. Если вам нужно заплыть в определенный закуток, то сделать это с помощью мотора будет трудновато. К тому же весло можно использовать не по прямому назначению – им можно убрать тину или препятствия.

Длина

Чтобы грести было удобно и весла не занимали много места во время рыбалки, их длина должна быть не больше 15% от ширины корпуса лодки. Длинные гребки больше подходят для глубоких и больших водоемов. Большой размах позволит передвигаться быстро. К тому же на небольших водоемах на берегу могут быть ветки, тина и другая растительность, есть вероятность задеть их длинными гребками. Короткие весла компактнее и меньше весят, что облегчит работу. Для того чтобы было легко развернуться на маленьких озерах, лучше выберите небольшие по длине модели, так вы не запутаете лопасти.

Классификация

С течением времени легкие лодки ПВХ усовершенствуются. Все новые внедрения и разработки производителя направлены на повышение функциональности, качества и надежности устройства при одновременном снижении его стоимости. Не обошли изменения стороной и весла. Постоянной доработке подвергалась форма весла, геометрия, а также материалы. Говоря о форме, необходимо понимать, что речь идет не о всем весле целиком, а о его лопасти. Уже в этом можно разглядеть некое разделение. Лопасть может быть плоской или вогнутой.

Представленная классификация не является единственной. Разделять устройства на отдельные типы можно по одному из параметров. Так как у весел таких параметров несколько, то и классификаций может быть несколько. Например, модели могут быть разборными или неразборными.

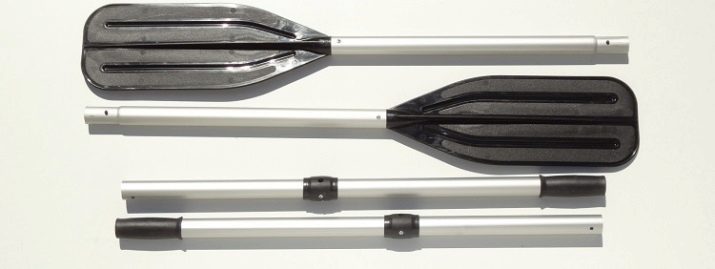

Разборные весла отличаются компактностью. Их удобно транспортировать, особенно в условиях ограниченности пространства. Неразборные весла хороши тем, что при отсутствии мест соединений износ механизма или резьбы исключается, следовательно, повышается долговечность конструкции.

Косвенным параметром считается наличие или отсутствие уключин в лодке. Уключина позволяет установить точку опоры на борту. Весла, приспособленные под уключины, делятся на три вида:

Если лодка ПВХ оснащена мотором, то специальные весла на держателях играют роль вспомогательного элемента. Они используются при прохождении труднодоступных участков с препятствиями на малых скоростях. Пользоваться данными веслами любители вряд ли смогут, так как необходим определенный навык вождения судна.

Среднестатистический рыбак отдаст предпочтение классическому веслу байдарочного типа. Помимо прочности устройство должно обладать малой массой. Современные алюминиевые весла имеют пластиковые элементы для уменьшения массы. Геометрия весла рассчитывается, исходя из условий его эксплуатации. Учитывается особенность места крепления, способ крепления, а также назначение. В итоге, по длине весла можно поделить на две категории: длиной до 160 см и до 180 см.

В процессе выбора покупатель обязан соотнести длину весла с габаритами своего плавсредства, а также учесть планируемые расстояния, которые он будет преодолевать. Длинные весла представляют собой рычаг. Они имеют больший размах, зато обладают более высокой массой. Охотники и рыбаки большие расстояния преодолевают с помощью силы тяги мотора, а весла используют при движении по камышам. Исходя из этих соображений, можно определить приоритетные модели весел.

Разновидности

Можно использовать весла с уключиной двумя способами.

Стоит рассмотреть весла для байдарок и каноэ. Они отличаются тем, что для них не нужно креплений, лопасти находятся сразу с двух концов. Так как они предназначены для маленьких и узких лодок, то пловцу нужно каждый раз одной стороной весла грести слева, а другой – справа.

Такой вариант сложнее физически, ведь нужно успевать сначала отталкиваться с одной стороны, а затем – с другой.

Устройство

В основном весла состоят из трех основных частей: шафты (трубки), лопасти и ручки.

Его изготавливают из прочного материала, в последнее время это обычный пластик или стеклопластик. Он гнется и тем самым с легкостью преодолевает сопротивление воды. Но материалом для профессиональных видов спорта может послужить карбон, кевлар или дюралевый сплав. Они куда дороже, чем стеклопластик, но их используют на бурной воде в экстремальных ситуациях.

А также материал зависит и от длины. Если весло около 180 см (это считается длинным веслом), то материал должен быть упругим и не трескаться. Если же рыбалка проходит весной в районах, где довольно холодно, то пластик должен быть ещё и морозоустойчивым, чтобы не сломаться.

Лопасти

Они бывают трёх видов.

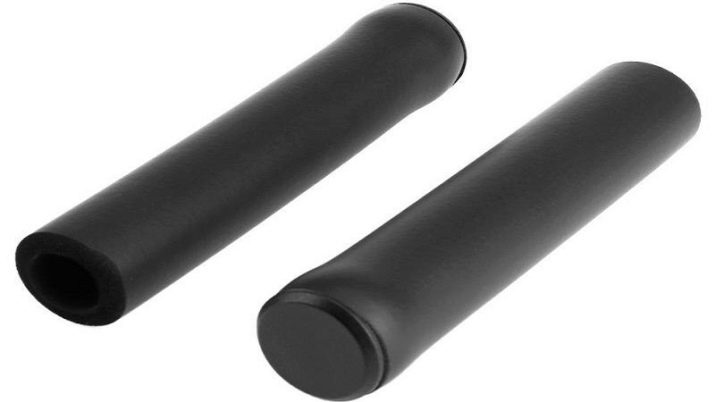

Ручки

Ручки могут иметь разные формы, но, как правило, они прямые. Рукоятки должны быть изготовлены из материала, который будет удобно лежать в руке и не натирать мозолей. При тюнинге можно обмотать пластиковые ручки, чтобы рука с них не соскальзывала. А также некоторые рукояти можно регулировать под себя по длине, если это необходимо.

Виды уключин

Уключины для лодок ПВХ делятся на три группы – по типу конструкции и по материалу изготовления и по форме.

• поворотного типа; • неповоротная.

По материалу изготовления:

• пластиковая – дешевая, неповоротного типа; • с нержавеющей осью; • с оцинкованной осью.

Карданное соединение уключины, чаще всего, изготавливают из полиамида, прочного вида пластика. Основа уключины изготавливается из морозостойкого многослойного ПВХ материала.

Состоит уключина из таких компонентов:

• платформа для крепления; • поворотный механизм; • втулка; • карданное соединение; • гайка со шнуром.

Неповоротная уключина состоит из двух компонентов: основа для весла и два кольца для крепления весла. Она изготавливается только из морозостойкого ПВХ материала и предназначена под определенный диаметр весла – нужно подбирать. Главное, на что нужно обращать внимание во время выбора уключины – лучше, чтобы она была разборной. Все комплектующие должны быть изготовлены из крепкого, морозостойкого материала.

Как правильно грести?

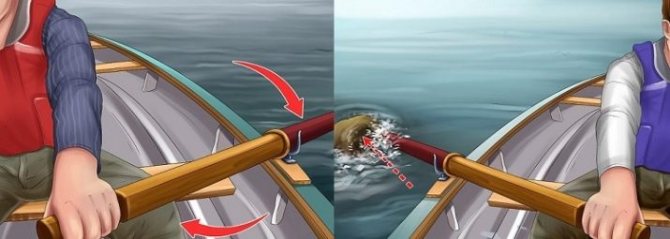

Чтобы грести с максимальной скоростью, вам необходимо сидеть спиной по направлению движения. Старайтесь грести так, чтобы лопасть оставалась в воде минимальное количество времени. Держите руки прямо или в полусогнутом состоянии и работайте плечами. Так вы сможете приложить больше усилий для ускорения. Для того чтобы развернуться, опускайте весло на всю длину лопасти, но при этом не медлите, чтобы скорость не уменьшалась.

Если вы хотите, чтобы разворот был эффективным, то диаметр одного гребка должен быть максимально большим.

Как выбрать?

Ориентируйтесь по размерам своей лодки, вашей физической силе и по тому, как далеко вы планируете заплывать. Не забывайте и про цену, ведь карбоновые и кевларовые виды гребков стоят дорого, но при этом они легче и крепче стеклопластика. А также учитывайте глубину и размеры водоема, ведь на большом озере нужно быстрее разгоняться, чем на малом. Не стоит полагаться лишь на внешний вид, лучше изучите подробные характеристики.

О том, как сделать весло для лодки своими руками, смотрите в следующем видео.
