Как сделать обратный молоток своими руками из небольшого количества деталей

Изготовление

Если говорить про инструментарий, то для работы вам потребуется следующее:

1. Штырь из металла на 50 см и диаметром в 20 мм;
2. Груз с внутренним отверстием;
3. Желательно иметь инструмент для нарезания резьбы;
4. Аппарат для сварки;
5. Болгарка.

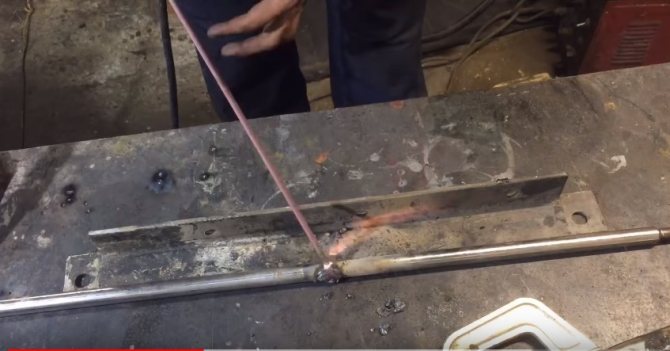

Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

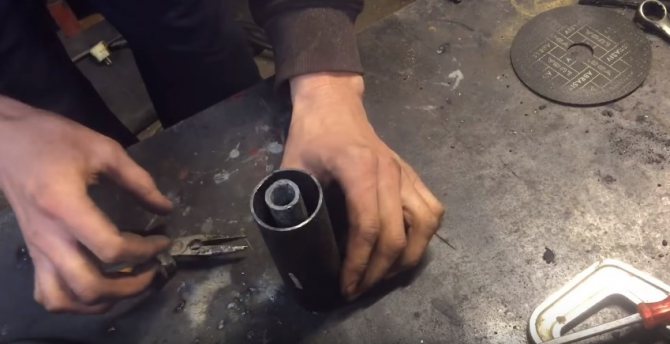

Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

Применение

Такой инструмент имеет следующий принцип работы:

1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
2. Потом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

Проектирование устройства

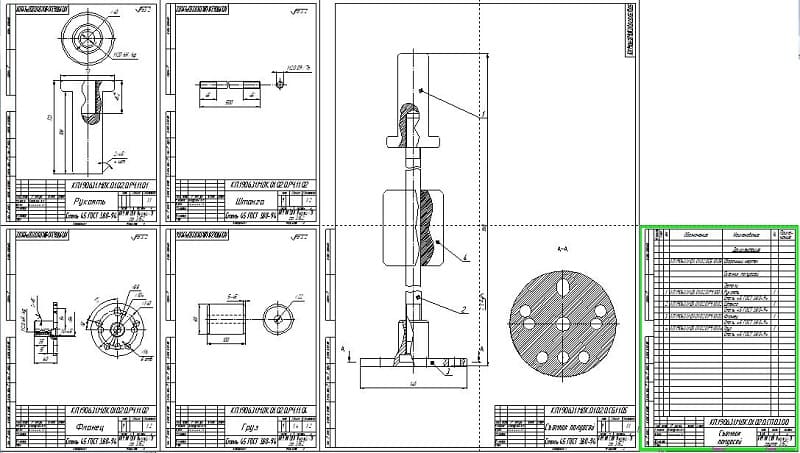

Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.

Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.

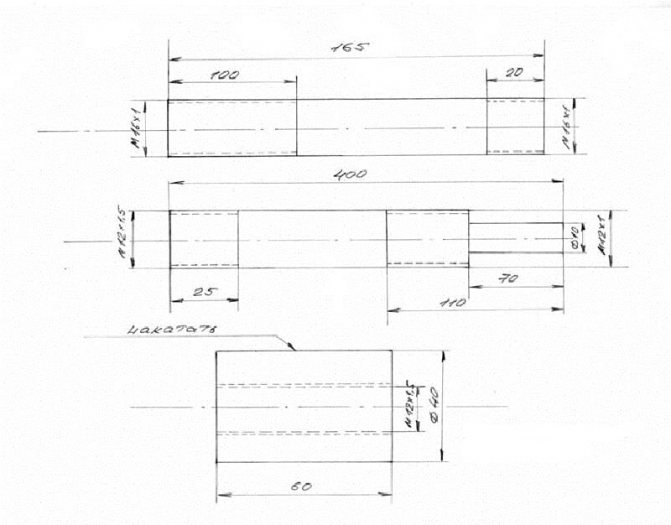

Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.

https://youtube.com/watch?v=4OyQe-JTQRc

Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.

https://youtube.com/watch?v=YkpIlasBAWg

Назначение отбойных молотков с пневмоприводом

• строительные работы различных видов, которые предусматривают разрушение кирпичных или бетонных сооружений, стен и конструкций, проведение прочих демонтажных работ разной степени сложности;
• формирование дорожного покрытия – дробление твёрдого грунта, разрушение асфальта;
• горнодобывающая промышленность.

К достоинствам пневматики можно также отнести: высокую надёжность, долговечность в эксплуатации, простоту и значительную дешевизну конструкции.

Эти критерии, делают пневмоинструмент, привлекательным и по сей день, особенно по сравнению с его электрическими аналогами.

Единственным минусом пневматического инструмента является строгая привязка к компрессору, который нагнетает воздух под давлением.

• Чем отличается внутренний шрус от наружного (основные отличия)

Устройство обратного молотка

Существует несколько вариантов строения обратного молотка:

• вакуумный;
• с пневматическим механизмом вытягивания;
• устройства с несколькими утяжелителями;
• модели с клейкой основой или сменными насадками.

Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.

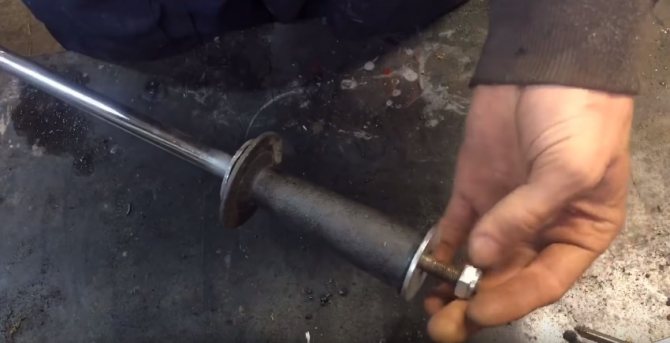

Самодельный обратный молоток можно соорудить из самых простых составляющих:

• металлический стержень подходящей толщины и длиной около полуметра;
• стальные шайбы соответствующего диаметра для установки упоров;
• гири для увеличения силы воздействия;
• резиновая рукоятка (возможно заменить на любой другой удобный материал);
• крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.

От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.

ВАРИАНТ УЛУЧШЕНИЯ МОЛОТКА

Мелкие гвозди резинка удерживает хуже крупных. Следующий этап тюнинга молотка — вклеиваем в ручку инструмента мощный неодимовый магнит. Мне показалось, что лучше всего разместить на торце рукоятки. В моих запасах нашёлся круглый магнитик диаметром 20 мм и толщиной 2 мм.

Сначала делаем углубление под магнит. Сверлим отверстие в торце диаметром 20 мм и глубиной около 2 мм. Лучше для этой операции использовать сверло Форстнера.

Теперь смазываем углубление клеем. Я использовал отечественный аналог «Момента», под названием «Сила», циакриновый клей-гель, который моментально сохнет.

Немного клея наносим на магнит, вставляем его в углубление и прижимаем на пару минут. Магнит крепко вклеен в ручку. Мелкие гвоздики замечательно удерживаются на нём при работе и не теряются. Если гвоздик завалился в щель в полу, вы теперь всегда сможете его достать с помощью молотка с магнитом.

Разнообразие рукояток молотков

Кроме разнообразия форм и размеров головной части, молотки отличаются и рукоятками. Эта деталь инструмента играет не меньшую роль в его функциональности, определяя не только силу удара и скорость движения, но и уровень усталости работающего с молотком человека, безопасность использования инструмента и его долговечность.

Изготовляются рукоятки из твердых пород дерева, которым придается удобная и эргономичная овальная в поперечном срезе форма, удобная для захвата. Но, кроме твердости, от древесины требуется еще и определенная гибкость, для снижения силы отдачи, устойчивость к излому (вязкость), равномерная плотность. Наиболее подходят для изготовления рукояток следующие породы:

• граб;
• дуб;
• орешник;
• гикори;
• ясень;
• клен;
• береза (комель).

Экзотические виды молотков и молоточков могут изготовляться из красного дерева и других ценных пород.

Многие современные инструменты оборудуются рукоятками из различных видов полимеров, фибергласа, даже цельнометаллическими. Они непременно оснащаются виброгасящими накладками из мягкой резины или каучука, снижающими силу отдачи и повышающими трение между руками работающего и рукоятью.

• Какой внутренний шрус лучше: обзор конструкции и производителей

Особенностью действия молотка является то, что максимальная часть его массы должна быть сосредоточена в районе головной части — в этом случае скорость ее движения будет максимальной при минимуме прилагаемых усилий. Оптимальное соотношение прочности рукоятки и ее веса — главное требование при производстве молотка любого вида.

Виды молотков и их назначение

столярный молоток

Так как блог про столярку, начнем мы именно со столярных молотков. Столярный молоток обычно бывает с гвоздодером с обратной стороны. Это точный инструмент, так как чаще всего в столярке требуется не столько сила, сколько точность удара. Вес молотков бывает от 100 до 800 граммов, с шагом в 50 граммов. Ударная часть молотка плоская. Рукоять столярного молотка может выполняться как в классическом исполнении из дерева, так и бывают молотки со стеклопластиковой или металлической рукояткой, с резиновыми накладками, что бы молоток ни выскользнул из рук.

Киянка (деревянный молоток)

киянка

Еще один тип столярного инструмента. Этот молоток изготавливается полностью из дерева плотных пород, обычно из березы или вяза. Киянка используется тогда, когда нужно избежать вмятин при работе с деревом. Так же киянкой конопатят деревянные дома, забивая ей в щели, паклю или мох.

Резиновый молоток

резиновый молоток

В принципе та же киянка, но резиновая. Ее обычно используют для работ по кафелю, что бы ни расколоть его, но и для работ по дереву это очень качественный инструмент. Старайтесь пользоваться белым резиновым молотком (или бесцветным), так как черный может оставлять следы на материале.

Молоток плотника (кровельщика)

молоток плотника

Может иметь как обычный гвоздодер, так и с удлиненным «усиком» который может использоваться для создания отверстий в материале. Ударная сторона молотка может быть как гладкой, так и рифленой, вторая предпочтительна, так как молоток будем меньше соскальзывать с гвоздя. По форме ударная часть может быть и круглой, и квадратной.

Масса молотка может быть от 300 до 800 граммов. Такие молотки предназначены для забивания гвоздей и клиньев, подгонки деревянных сопряжений, строительства, использования для различных несущих и вспомогательных конструкций из дерева.

Слесарный молоток

слесарный молоток

Этот вид молотком наверно самый распространенный. Состоит из стального обуха с тупым концом, закаленным до показателя 45-50 единиц, что бы молоток ни повредился при ударе по зубилу или керну. Ручка этого молотка изготавливается из различных материалов: дерево, стеклопластик, металл. На рукояти обычно маслостойкие, нескользящие накладки. Вес молотка бывает от 100 до 800 граммов.

Молоток плиточника

молоток плиточника

Средний вес такого молотка обычно не больше 75 граммов, так как при монтаже кафельной плитки большие усилия не возлагаются, тут важнее точность. Применяются для откалывания кусочков плитки.

Молоток каменщика

молоток каменщика

Бывают довольно разнообразные молотки каменщика. Отличительной чертой такого молотка является плоская ударная часть и широкая по горизонтали и узкая по вертикали тыльная часть, предназначенная для раскалывания камня, кирпича или бетона. Молоток каменщика должен быть особо прочным, обычно по прочности он не уступает кузнечному молоту.

Кувалда (молот)

кувалда

Это самый мощный молоток. Кувалда используется там, где нужна большая мощь удара и небольшая точность: забивание стоек, дробление бетона и камней, кузнечная обработка. Чаще всего кувалды бывают двуручными, но иногда встречается инструмент для одной руки. Масса кувалды в среднем бывает 8-10 кг, но встречаются экземпляры с массой в 16 кг (СОБР видели, как штурмует).

Закаляются кувалды до 32 единиц по Роквеллу (небольшие кувалды порой и до 50 единиц). Чаще всего кувалда это прямоугольная ударная часть и деревянная рукоять.

Молоток для гипсокартона

молоток для гипсокартона

Благодаря своей форме такой молоток не повреждает хрупкий материал. Обычно ударная часть молотка круглая, а противоположная сторона снабжена топориком, что бы подрезать гипсокартон.

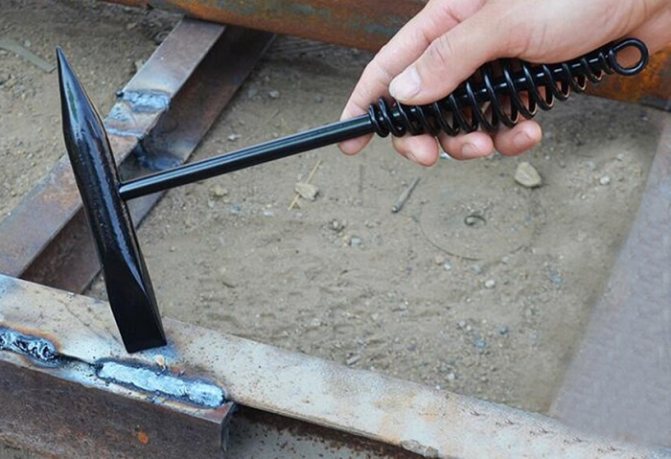

Молоток сварщика

молоток сварщика

Многие уже наверно догадались, что такой молоток предназначен для отбивания шлака образующегося при сварочных работах. Молоток имеет небольшую ударную сторону и острую как обратную, такая форма удобна для его цели — отбивание шлака, и позволяет работать даже в труднодоступных местах.

Медный молоток

медный молоток

Подобные молотки обычно бывают большого размера и чаще всего ими пользуются пожарные. Медь при ударе не производит искр, а при работе во взрывоопасных местах (например утечка газа) такое свойство метала просто жизненно необходимо.

***

Существует еще великое множество разнообразных молотков: судейский молоток, хирургический молоток, молоток невропатолога, молоток аукционистов, обратный молоток, молоток стекольщика, геологический молоток, альпинистский молоток, железнодорожный молоток, молоток Кашкарова для определения прочности железобетонных конструкций и так далее. Но думаю, описание этих молотков в рамках данной публикации будет излишним.

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Все предложения, пожелания и критику шлите на или же в комментарии под публикацией!

Источник: https://zen.yandex.ru/media/id/5b028c56bce67eb9a30669f6/5b91687b343d6c00a9f518e4

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

• Обратный молоток. На кусок ровной трубы (или арматуры) приваривается поперечная проушина. Диаметр отверстия соответствует ступичной полуоси. В качестве молотка используется любая тяжелая болванка со сквозным отверстием. Можно взять металлическую часть от кувалды. На противоположном конце привариваем ударный стопор (это ответственный узел, он должен быть прочным).
• Винтовой съемник изготавливается буквально из металлических отходов, которые присутствуют в каждом гараже (домашней мастерской). Сложнее всего изготовить зажимной хомут. Обычно с помощью болгарки распиливают старую обойму от подходящего ШРУСа, и приваривают к ней опорную площадку. В качестве силовых тяг лучше использовать закаленную сталь, простая арматура может согнуться.

Обратные молотки

Обратный молоток – один из самых важных инструментов для восстановления кузова машины. Его используют тогда, когда для выравнивания небольших по площади вмятин нет прямого доступа с внутренней стороны. Устройство такого прибора крайне просто, а проведение с ним кузовного ремонта не требует особых навыков.

Основные недостатки этого инструмента:

перед работой требуется тщательная длительная зачистка поврежденной области до металла;

его нельзя применять для относительно больших площадей кузова машины (центральная часть крыши, крышка багажника и капота), поскольку приварка шайб может сильно вытянуть металл, и конечный результат будет весьма плачевен.

восстановление порогов, стоек и других элементов кузова.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Виды инструмента

Различают несколько видов обратных молотков:

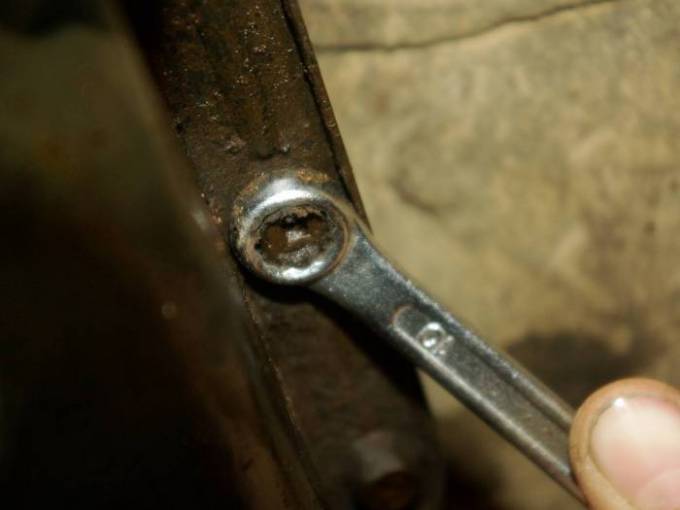

• Способы откручивания болтов, винтов или шурупов со слизанными головками

• с пневматическим механизмом;
• споттер;
• с 2 и 3 гирями для лучшего регулирования силы удара;
• вакуумный обратный молоток.

Для применения первых трех типов устройств поверхность автомобиля подвергается шлифовке под ноль, то есть полное удаление лакокрасочного покрытия. В последнем варианте молоток имеет наконечник не в виде крюка, а в форме присоски.

Вакуумный инструмент используется прямо на окрашенной поверхности, не нарушая целостности покрытия и не образуя дефектов. Присоска прикрепляется к металлическому листу, надежно захватывая неровную поверхность. Им очень удобно пользоваться в домашних условиях, не тратя времени и сил на подготовку авто к ремонту и его последующей покраске.

Отмываю и шлифую ударную часть молотка

Вначале помыл застывшую форму из клея под струей воды, чтобы удалить всю грязь и маленькие кусочки стекла. Затем намылил мылом и снова промыл. Повторил цикл еще 2 раза, затем вытер его полотенцем.

При помощи острого ножа отрезал «горлышко», затем зашкурил все неровности и шероховатости.

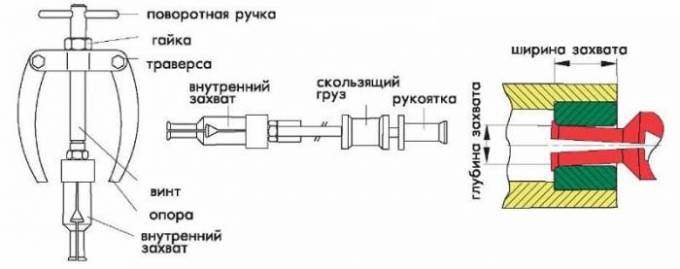

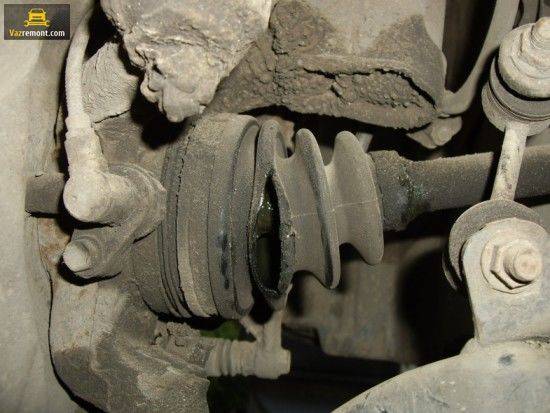

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

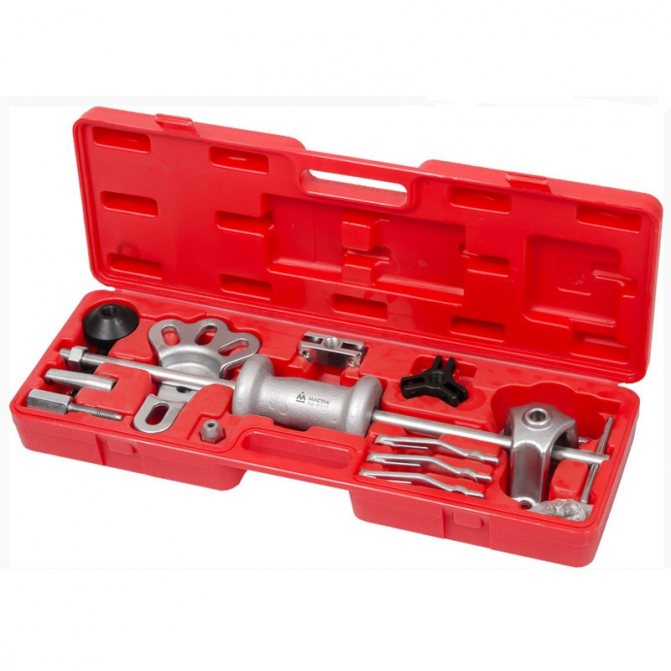

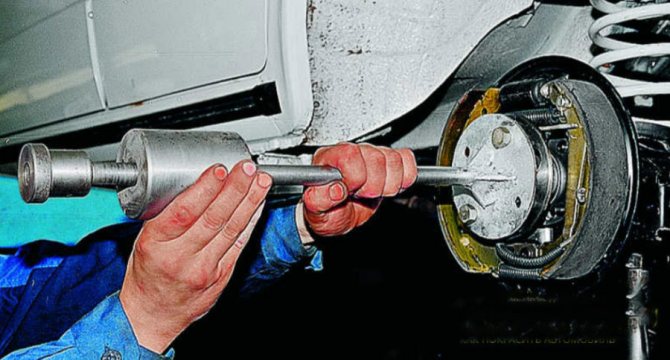

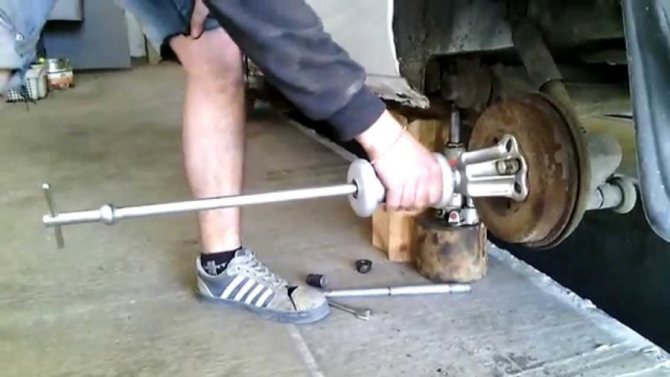

• Инерционный инструмент работает по знакомому всем принципу обратного молотка. С его помощью можно снять ШРУС, не извлекая весь узел подвески автомобиля. Одна часть шарнира закреплена на полуоси, а демонтируемую середину извлекают для обслуживания. С помощью специальной проушины, направляющую молотка крепят к полуоси ступичной гайкой. Достаточно нескольких резких ударов, и шлицевое соединение, сжав стопорную пружину, выходит из обоймы без повреждений.
• Съемник пыльника ШРУСа, работающий по принципу клина. Для создания разводного усилия необходимо две опорные площадки. Одну из них создаем с помощью хомутов, надеваемых на снимаемую полуось ШРУСа. Вторая выполнена в виде разъемного кольца. Она упирается в обойму, как на съемниках сайлентблоков. Между ними заводятся клинья (с двух сторон, для обеспечения равномерного усилия). Как приложить усилие – не принципиально. Обычно клинья забивают с помощью двух молотков одинаковой массы. Достаточно сдвинуть полуось на 3-5 мм, и стопорное кольцо сжимается, освободив ход детали. Также существуют пневматические съемники пыльников.
• Винтовым съемником удобно пользоваться, когда весь ШРУС демонтирован из автомобиля. Эта громоздкая конструкция позволяет работать с узлами любых размеров, поскольку есть возможность регулировки длины. Самодельный съемник ШРУСа выполняется под конкретный автомобиль, а фабричный инструмент более универсален. Представляет собой две упорные (точнее растяжные) площадки, соединенные продольными тягами (на тягах расположены ряды отверстий для регулировки расстояния между опорами). Одна площадка крепится с помощью хомута, вторая своей проушиной надевается на резьбовое соединение полуоси. Вращая ступичную гайку, вы создаете усилие, достаточное для сжатия стопорного кольца.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Краткая инструкция и советы по применению инструмента

Опять же, чтобы наглядно понять, как это происходит, проще всего посмотреть видео. Если такой возможности нет, то процедура работы с этим приспособлением примерно следующая:

• наконечник закрепляется на деформированном участке кузова;
• ударами груза на себя деталь выравнивается до нужного положения;
• если усилия недостаточно, то груз меняется на более тяжелый.

При вытягивании относительно большого участка металла можно приварить несколько шайб на одной линии и продеть сквозь них штырь. Чтобы сделать это правильно, желательно просмотреть видео на это тему. Затем этот штырь зацепляется крючком, который приварен к приспособлению и оттягивается вместе с металлом, выравнивая его до нужного состояния. При использовании этого способа следует быть осторожным, так как приваривание большого числа шайб может чрезмерно потянуть металл, и испортить кузовную деталь.

Нагреваю в стакане воду

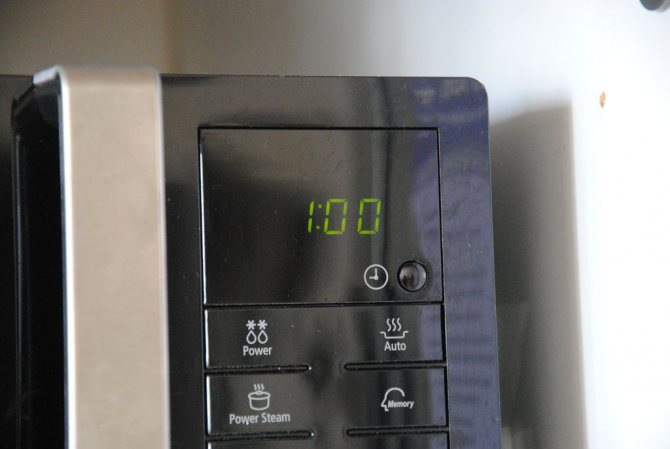

Вначале нагреваю воду в большом стеклянном стакане при помощи микроволновки. Затем погружаю в горячую воду пузырек от лекарств.

Это сделано для того, чтобы стекло не треснуло от перепадов температур, плюс горячий клей будет медленнее остывать.
