Как пользоваться мегаомметром – назначение и приемы работы с прибором

Одним из важнейших аспектов безопасности, безотказности, правильности работы электрических силовых линий, установок, приборов и т.д., является качественная изоляция. Многими людьми, далекими от вопросов электротехники, она воспринимается, как данность. То есть изоляция имеется – и славно, значит, все в норме, и можно пользоваться электричеством без опаски. А между тем – это серьезное заблуждение.

Во-первых, идеальных диэлектриков просто не существует. Во-вторых, даже самая надежная изоляция со временем может потерять свои качества – прогореть, оплавиться, растрескаться, начать крошиться, получить механические повреждения. В-третьих, на ее диэлектрические качества влияют и внешние факторы – сырость, влажность воздуха, загрязнённость поверхности и другие.

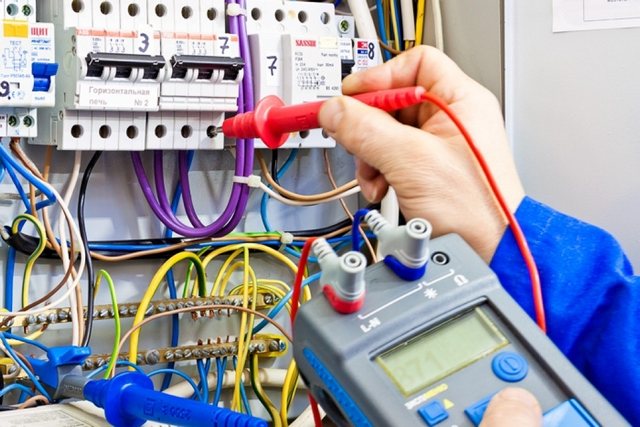

Как пользоваться мегаомметром

Так что контроль за состоянием изоляции — не менее важен, чем за всеми другими составляющими электрических установок. Ни один объект не может быть запущен в эксплуатацию, пока не будет проверено соответствие сопротивления изоляции существующим нормам. А для таких контрольных замеров используются специальные приборы, называемые мегаомметрами (или мегомметрами). В повседневной жизни хозяевам домов и квартир сталкиваться с ними приходится нечасто. И многие даже не подозревают о существовании таких контрольно-измерительных приборов. А между тем, следить за состоянием своей электросети, так или иначе, необходимо. Поэтому видится, что информация о том, как пользоваться мегаомметром будет полезна всем.

Самый лучший ламинат — в каждую комнату

Как пользоваться водонагревателем

Выбирая ламинат в каждую комнату, следует учитывать его функциональное назначение. В одних помещениях требуется высокая механическая прочность, в других — устойчивость к температурным колебаниям или сопротивляемость воздействию влаги

Немаловажное значение имеют и декоративные качества покрытия: они должны соответствовать общему интерьеру

Для кухни следует выбирать сорт ламината с высокими характеристиками влагостойкости. Помимо повышенной влажности, здесь часто приходится делать уборку, поэтому стыки соединения панелей желательно обработать специальной мастикой. Рельефная структура поверхности обладает противоскользящими свойствами и поможет избежать травматизма от падения.

Для обустройства пола в ванной комнате подходят водостойкие сорта ламината. Их не следует путать с влагостойкими моделями. Первые состоят из поливинихлоридных панелей, не пропускающих воду и устойчивых к воздействию температурных колебаний. По плотности они соответствуют облицовочной плитке из керамического материала, дополнительная защита стыков от протекания обеспечивается каучуковыми вставками.

В жилых помещениях важное эксплуатационное значение имеют звукоизолирующие свойства покрытия. Они определяются качеством шумоизолирующего слоя, предотвращающим возникновение скрипа с течением времени

Последний способствует также повышению теплоизоляционных свойств покрытия. В коридоре и прихожей критерием выбора является высокая стойкость покрытия к абразивному истиранию и воздействию влаги.

Принцип измерения сопротивления изоляции мегомметром

Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.

R = U/ .

Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.

Независимо от типа и модели прибора, он в обязательном порядке имеет:

1. Высоковольтный источник постоянного напряжения.
2. Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
3. Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
4. Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.

На сегодняшний день существует два основных типа подобных приборов.

• Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.

Виды тестеров

• 500.0 В — 500.0;
• 1000.0 В — 1000.0;
• 2500.0 В — 2500.0.

Дополнительная информация. Приборы также разнятся классами точности. У популярной модели М4100 погрешностью не более 1%, а у марки Ф4101 до 2,5%. Выбор приборов тестирования электроустановок выполняют с учетом допустимых эксплуатационных показателей.

Электронный измеритель

Электронный измеритель

Цифровой или электронный тестер — современный вид оборудования, оснащен производительным генератором с полевыми транзисторами. Замеры выполняются путем сопоставления падения напряжения в эталонной цепи с фиксированным сопротивлением. Результаты демонстрируются на панели. Функция сохранения результатов тестирования накапливает данные для последующего анализа. Эта модель отличается от аналоговых приборов компактными размерами и малым весом. Преимущества цифрового тестера:

• Высокий уровень точности, позволяет определять сопротивление на больших участках цепи;
• удобная легко читаемая цифровая панель;
• технологическая доступность для измерения одним пользователем;
• прекрасно работает даже в очень загруженном пространстве;
• удобный и безопасный в использовании.

Недостатки электронного типа мегомметра:

• Требуется внешний источник энергии;
• высокие цены на изделия.

Электромеханический измеритель

Электромеханический прибор

Эти модели имеют аналоговый дисплей на передней панели тестера и ручную рукоятку, используемую для вращения и выработки напряжения, которое проходит через электрическую систему.

Преимущества ручного мегомметра:

1. Остается важным в современном высокотехнологичном мире, оставаясь самым старым методом определения значения сопротивления.
2. Для работы не требуется внешний источник.
3. Низкие цены на рынке.

Недостатки ручного мегомметра:

1. Для работы требуется не менее 2 человек, один для вращения ручки, другой для подключения мегомметра к проверяемой электрической системе.
2. Низкая точность измерения.
3. Требует большое свободное место для размещения.
4. Предоставляет аналоговый результат измерения.
5. Высокие требования к безопасности при использовании.

Особенности конструкции схемы:

1. Отклоняющая и управляющая катушка — подключены параллельно генератору, установлены под прямым углом друг к другу и поддерживают полярность таким образом, чтобы создавался крутящий момент в противоположном направлении.
2. Постоянные магниты, создают магнитное поле для отклонения указателя с помощью магнитного полюса «Север-Юг».
3. Указатель — один конец, связанный с катушкой, другой отклоняется по шкале от бесконечности до «0».
4. Масштаб предоставляется в верхней части мегомметра от диапазона «ноль» до «бесконечности» и позволяет пользователю прочитать значение.
5. Подключение источника постоянного тока (DC) или аккумулятора.
6. Испытательный режим вырабатывается генератором для мегомметра с ручным управлением. Аккумулятор или электронное зарядное устройство предусмотрено для цифрового мегомметра с той же целью.

Обратите внимание! Сопротивление токовой катушки помогает защитить тестер от любых повреждений при испытании из-за низкого внешнего электросопротивления

Цифровые дисплеи намного удобнее для считывания измеренных значений сопротивления

Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.

Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Мегаомметр ЭСО-210

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы ЭСО 210/3 и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Какие меры безопасности должны соблюдаться при работе с мегомметром

Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.

Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.

• Сам прибор не должен иметь никаких механических повреждений корпуса. Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
• Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки. В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.

Действие остаточного напряжения

При выдаче генератором мегаомметра напряжения, поступающего в измеряемую сеть, между проводом и контуром заземления возникает . Это приводит к образованию емкости, наделенной определенным зарядом.

После того как измерительный провод отключается, цепь мегаомметра становится разорванной. За счет этого потенциал частично сохраняется, поскольку в проводе или шине создается емкостной заряд. В случае касания этого участка, человек может получить электротравму от разряда тока, проходящего через тело. Для того чтобы избежать подобных неприятностей, следует . Его рукоятка должна быть заизолирована, что дает возможность безопасно снимать емкостное напряжение.

Перед тем как подключать мегаомметр для замеров изоляции, необходимо чтобы в проверяемой схеме отсутствовал остаточный заряд или напряжение. Для этого существуют специальные индикаторы или вольтметр с соответствующим номиналом. С помощью мегаомметра можно выполнять самые разные замеры. Например, изоляция в десятижильном кабеле вначале проверяется относительно земли, а затем измеряется каждая жила. Качество изоляции определяется по очереди между всеми жилами. Во время каждого измерения следует использовать переносное заземление.

Чтобы обеспечить быструю и безопасную работу, заземляющий проводник изначально одним концом соединяется с . В таком положении он остается до конца работ. Другим концом проводник контактирует с изоляционной штангой. Именно при ее непосредственном участии накладывается заземление, чтобы снять остаточный заряд.

Перед тестированием сопротивления изоляции проводится полное обесточивание объекта

На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования.

• От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников. Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить».

Переносное заземление заводского производства. Нечто подобное делается и собственными руками.

Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.

После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.

• Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
• Необходимо правильно обращаться со щупами. Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности. Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.

Дополнительные испытания

Кратко о каждом из них рассказывается ниже.

Трансформаторного масла

Масло в системе силового трансформатора напряжения играет роль охлаждающей, изоляционной жидкости в зависимости от типа сборки электроагрегата. К тому же со временем необходимые показатели этого жидкого вещества могут видоизменяться (масло может «стареть»), что негативно может повлиять на правильную работу всего преобразователя напряжения в целом. Поэтому при дополнительных испытаниях трансформаторное масло оценивают по нескольким параметрам:

• Степень возможного окисления масла;
• Критический нагрев до режима воспламенения жидкости;
• Допуски вещества по плотности.

Данные собираются на основе тестов с помощью специальных лабораторных измерителей, которые после испытаний сравнивают с паспортными значениями и в случае серьезных отклонений полученных параметров от заданных, принимают соответствующие меры.

Вводов

Следующим вспомогательным тестом является проверка и осмотр всех контактных вводов силового оборудования на обнаружения явных неисправностей, деформаций или иных дефективных изменений, которых не было на этапе прошлого тестирования.

Ведется обязательная очистка контактных вводов от пыли, грязи и других посторонних веществ, которые могут отрицательно повлиять на работоспособность оборудования.

Встроенных ТТ

Дополнительным обязательным испытанием подвергаются встроенные трансформаторы тока на силовом преобразователе напряжения согласно «ПЭУ» по пунктам. 7.1, 7.3.2, 7.4-7.6. В основу таких тестов входят несколько проверок оборудования:

• Измерение сопротивления изоляции встроенных ТТ – полученное значение сопротивления должно быть не менее 1 Мом;
• Тепловизионный контроль ТТ – тест и оценка проводится согласно нормам, указанным в приложении 3 «ПУЭ»;
• Контроль изоляции под рабочим напряжением.

Все полученные параметры, после проведения их сравнительного анализа с паспортными данным добавляются к основным результатам проверки оборудования занесением в рабочий журнал.

Включение толчком на номинальное напряжение

Перед тестированием трансформатора подобным опытом монтажные, очистные работы с силовым оборудованием должны быть полностью закончены. Первичный анализ и общие мероприятия методики тестов трансформатора должны нести минимум удовлетворительные значения и параметры для проведения включения толчком на номинал напряжения.

Суть вспомогательного испытания состоит в подключении к трансформатору дизель генератора и подача напряжения на него без нагрузки в 3-6 кратной величине толчком в присутствии рабочего персонала, который ведет оценку и анализ всех защит и механизмов силового преобразователя напряжения.

Если срабатывания защит трансформатора на отключение от сети не было, оборудование остается под напряжением на длительный период с дальнейшей его «прослушкой» и анализа работы.

По результатам тестирования полученные данные, выводы о работе силового электрооборудования заносятся в рабочий журнал испытаний.

Как проводятся измерения сопротивления изоляции

Далее будет рассмотрены вопросы подготовки мегомметра к работе и проведения замеров. Сразу отметим: пересмотреть все возможные варианты – просто невозможно. Тем более – показать работу на всех существующих моделях приборов. Но вот основные приемы тестирования – они в целом сходны. Тем более что информация направлена не электрикам-профессионалам (они сами кого хочешь научат), а тем, кто решился на свой страх и риск провести проверку изоляции в своих жилых владениях.

Как прибор готовится к работе

Задача несложна.

• Если это электронный прибор, то необходимо первым делом вставить в батарейный отсек источники питания, естественно, с соблюдением полярности. После этого отсек закрывается. Если используется адаптер питания, то он подключается в соответствующее гнездо прибора.

Прибор старого образца, со встроенной динамомашиной, понятно, в такой операции не нуждается.

• Далее, готовятся к работе измерительные провода со щупами.

В комплекте с прибором могут идти два или три измерительных провода. Чаще всего в замерах сопротивления изоляции участвуют два. Один подключается в гнездо прибора «Л» (или «R+»), второе – «З» (или «R-»). Некоторые современные мегомметры и вовсе обходятся этими двумя гнездами подключения.

Но на многих моделях имеется еще и гнездо «Э». И в комплект в этом случае входит экранированный провод несколько необычной конфигурации – у него два контакта для подключения к прибору. Один – обычный для подключения к «З», и второй – для гнезда «Э». значит, основныне измерения будут проводиться этим проводом, а оба разъема подключаются по умолчанию.

Специальный шнур для замеров сопротивления изоляции на экранированный кабелях

Экранированным шнуром обязательно пользуются в тех случаях, когда требуется произвести ревизию кабеля в экранирующей оплетке. Или же протяженной линии, на поверхности изоляции которой возможны поверхностные токи (вследствие ее сырости, загрязнённости, замасленности и т.п.), способные исказить конечный результат замеров. В таких случаях в подключении прибора к тестируемому кабелю, например, при взаимной проверке сопротивления между двумя жилами, будут участвовать три провода.
