Обзор винта на лодочный мотор Ямаха

Правильно подобранный гребной винт обеспечивает не только быстрое достижение лодкой своей максимальной скорости, но и гарантирует длительный срок эксплуатации лодочного мотора. А учитывая особенности работы винта при разной нагрузке самой лодки и разных оборотах двигателя, наиболее оптимальным решением будет несколько запасных винтов, с разными характеристиками.

Зачем нужен запасной винт?

• Во-первых, от неожиданностей никто не застрахован (как уже было сказано выше), поэтому иметь запасной винт – обязанность каждого водомоторника.
• Во-вторых, для получения максимума того, что могут предложить двигатели Yamaha, вам понадобится подобрать винт, идеально подходящий именно под ваше сочетание мотор-лодка.
• В-третьих, если вы планируете многоцелевое использование судна, то советуем приобрести сразу несколько видов: под каждую деятельность нужны разные модели винтов.

Как именно выбрать идеальный винт на мотор, мы расскажем далее.

Как работают гребные винты

Первое изобретение, похожее на современный гребной винт, приписывается ещё Архимеду, и использовалось для подъема воды, а не для движения плавательных средств. Гребной винт – это устройство, принцип работы которого базируется на преобразовании вращения гребного вала в движение плавательного средства.

В результате такой разницы давления возникает подъемная сила, которую в свою очередь можно разложить на две составляющие:

• Упор гребного винта – сила, направленная в ту же сторону, что и направление движения плавательного средства, зависит от угла атаки профиля лопасти. Если угол отличается от рационального для данной лодки, то в случае малого угла мощность двигателя будет использоваться не полностью, в ситуации же с большим, чем нужно углом, мощность мотора будет идти на преодоление крутящего момента.
• Крутящий момент – сила, которая направлена по перпендикуляру к условной линии движения судна.Если говорить упрощённо, то такая конструкция винта обеспечивает движение плавательного средства путём засасывания порции воды передней частью винта, и последующим выбрасыванием с большей скоростью задней.

Гребные винты классифицируют по следующим параметрам:

• шаг – дистанция, проходимая винтом за один полный оборот вокруг собственной оси;
• диаметр винта;
• количество лопастей – чаще всего встречаются с 3, но могут также быть с 2, или с 7 и больше;
• дисковое отношение – отношение площади поверхностей лопастей винта к площади поверхности круга такого же диаметра;
• материал изготовления – сталь, чаще нержавеющая, реже углеродистая, сплав на основе алюминия или титана, пластик;
• диаметр ступицы;
• конструкция ступицы – с выведением выхлопной системы под антикавитационную плиту, или через ступицу.

Как выбрать винт

На выбор гребного винта для установки на лодочный мотор должен влиять не только его шаг. Важен также диаметр, дисковое отношение, материал изготовления, а также компания-производитель.

Инструкция

• лучшим выбором будет отдать предпочтение известному производителю, такому как, к примеру, Solas или Michigan;

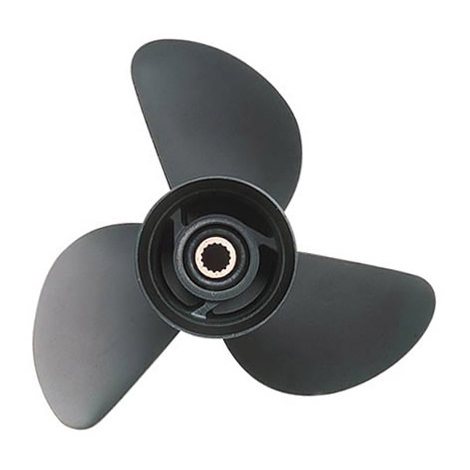

• для небольших лодок вполне подойдут гребные винты из пластика или алюминия;
• нержавеющая сталь подойдёт для относительно более крупных плавательных средств с мощными моторами.

Установка винта

Замена движителя не представляет собой сложностей. Стандартные модели без труда устанавливаются на гребной вал. Здесь расположены шлицы, которые препятствуют проскальзыванию. На них устанавливается втулка винта. При этом важно избежать появления люфта или заклинивания. Установленный на шлицы движитель фиксируется гайкой со шплинтом из проволоки.

Важно! На лодочный мотор Ямаха могут быть установлены винты только этой же фирмы. Народные умельцы пытаются обойти это правило путем запрессовки втулки в движители сторонних производителей. Это приводит к увеличению вибрации мотора и выходу его из строя. Если такое плавсредство наткнется на подводное препятствие, будет поврежден не только сам винт, но и редуктор.

Читать: На что обращать внимание при покупке ледобура?

Характеристики

Основными характеристиками гребных винтов считаются шаг винта, его диаметр, дисковое отношение и проскальзывание.

Все параметры взаимосвязаны и оптимальное значение каждого из них определяется заводом производителем еще на стадии проектирования. К примеру, моторы мощностью 20-30 л.с. обычно идут в комплекте с винтом 9,9*12, где 9,9 – диаметр, а 12 – шаг винта.

Также такие характеристики как толщина профиля лопастей и площадь их поверхности влияют на обороты, при которых возникает такой нежелательный эффект, как кавитация. Кавитация – это по своей сути закипание пузырьков воздуха вследствие образования участка с очень низким давлением.

Маленькие пузырьки сливаются в большие, и при достижении определённых размеров могут повреждать сам винт.

О наступлении кавитации свидетельствуют следующие явления:

• движение плавательного средства рывками, скачкообразно;
• вибрация корпуса, которая передается от гребного винта;
• появление стороннего шума в работе винта;
• при увеличении количества оборотов в минуту на тахометре не происходит увеличения скорости движения лодки.

Скоростные винты

Для увеличения скорости лодки можно:

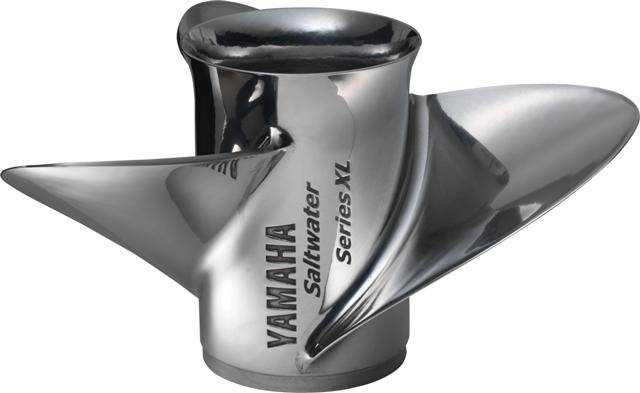

• Заменить пластиковый или алюминиевый винт на изготовленный из нержавеющей стали с хорошей полировкой. Правда стоит помнить о том, что при попадании на топляк лодки со стальными винтами рискуют получить повреждение редуктора, а в случае с пластиком повреждается только винт.
• Для достижения плавательным средством максимальной скорости можно порекомендовать поискать специальный скоростной винт с максимально высоким коэффициентом полезного действия на высоких скоростях. При установке таких винтов может наблюдаться увеличение количества оборотов, что нужно скорректировать или шагом винта, или заменить 3 лопастной на 4 лопастной винт.
• Если установлен стандартный винт, то может иметь смысл установить винт с большим шагом и меньшим диаметром – это обеспечит двигателю возможность выйти на более высокие обороты, что положительно скажется на скорости. В таком случае следует особенно внимательно следить за показателями тахометра на «полном газу», чтобы количество оборотов в минуту не превышало максимально допустимых для конкретной модели значений.

Особенности

Диаметром винта называется расстояние между оконечностями лопастей. Оно измеряется в дюймах. Этот показатель влияет на сопротивляемость движителя водной среде. Чем ниже диаметр, тем меньше сопротивление.

Мотор изначально проектируется под модель определенного диаметра. Сильно отклоняться от стандарта не рекомендуется.

Винты больших диаметров используются на мощных двигателях с невысокими скоростными характеристиками. Выйти на глиссирование при таком движителе не получится. Шаг винта говорит о расстоянии, которое движитель проходит за один оборот. Оно измеряется в дюймах. Для одного диаметра может быть 2 –5 вариантов шага. Чем больше этот показатель, тем меньше усилий требуется двигателю для произведения одного оборота гребного вала. Винты с маленьким шагом чаще проворачиваются в воде, что положительно влияет на скоростные характеристики.

Читать: Электромотор против бензинового мотора! Какой вариант выбрать для небольшой лодки?

«КАК ВЫБРАТЬ ВИНТ ДЛЯ МОТОРА YAMAHA.»

После первого приобретения лодочного мотора Yamaha, очень важно решить с каким винтом он будет эксплуатироваться. Технический раздел Лодочных Моторов YAMAHA

Как показывает практика, на каждый конкретный случай нужен свой винт. В первую очередь нужно внимательно изучить инструкцию по эксплуатации к лодочному мотору Ямаха. Очень редко хочется её изучать, но это требование времени. Техника слишком сложная и не прощает ошибок и невнимательности. А ремонт гораздо дороже, чем несколько часов чтения литературы, да и Русские — самая «читающая нация».

Также нужно принять во внимание общие рекомендации… Выбирайте гребной винт для лодочного мотора таким образом, чтобы мотор достигал верхнего рабочего диапазона оборотов на полном газу при максимальной загрузке лодки. Вообще, для лодок с небольшой загрузкой следует покупать винт с большим шагом, а для большегрузных лодок – винт с меньшим шагом. Если Вы используете лодку каждый раз с разной загрузкой, то использовать только один винт не получится. Стоит приобрести несколько винтов, один из которых бы хорошо справлялся с максимальной загрузкой, второй для пустой лодки. Могу также заметить, что наличие в лодке двух и более винтов- это и пассивная безопасность!

Обычно лодочные моторы Ямаха продаются с уже установленным алюминиевым винтом среднего шага. Менять этот винт или покупать запасной Вам лучше решить после пробной поездки на лодке.

Ниже рекомендации, которые помогут правильно подобрать стандартный винт для Лодочных Моторов YAMAHA

При выборе винта Вам нужно знать два основных параметра, это его диаметр и шаг. Шаг винта-это то мнимое расстояние в дюймах или миллиметрах, которое преодолевает винт за один оборот (cм.рисунок слева). Шаг обозначается в дюймах на ступице самого винта. Например, для двухтактного или четырехтактного лодочного мотора Yamaha мощностью от 20 до 30 лошадиных сил в комплекте идет стандартный винт 9,9×12. Это означает, что у такого винта диаметр 9,9 дюймов, а шаг 12 дюймов. Также оригинальные винты Ямаха еще имеют в обозначении винта специальную метку, которая говорит о посадочных размерах ступицы винта. Правильно определяйте VIN Лодочных Моторов YAMAHA

Лодочный мотор Ямаха, который не развивает паспортные обороты при полностью открытой дроссельной заслонке дросселя, по сути дела «захлебывается» топливом. При этом сильно возрастает нагрузка на клапаны, поршни и подшипники. Возникает перерасход топлива. Лодочный мотор может перегреться. Также может возникнуть детонация, заклинивание и прогорание поршня, общее повреждение мотора — всё из-за неправильно подобранного винта. С другой стороны, превышение максимальных оборотов лодочного мотора Ямаха тоже приводит к перегрузкам двигателя и возможному разрушению лепестковых клапанов (у 2-х тактных моторов), ускоряет износ всех деталей, также способствует перегреву. И, как результат — лодочный мотор может заклинить и преждевременно выйти из строя. А ведь Ямаха – самые надёжные моторы в мире!

Поэтому очень важно правильно подобрать оптимальный винт (винты) для обеспечения нормальных условий работы лодочного мотора Ямаха. Выбирайте винт к своему лодочному мотору по каталогу производителя, но помните, что наилучший результат, может быть, достигнут только на основе пробной поездки и благодаря тахометру Вашей лодки.?

Типоразмеры оригинальных винтов Ямаха созданы таким образом, что изменение шага винта на 1 дюйм (2,54 см.) соответствует изменению скорости вращения винта на 150-200 оборотов в минуту. Также будет изменяться скорость вращения винта, если трёхлопастной винт заменить четырёхлопастным! Изменение будет в пределах 150-200 оборотов в минуту.

Могу сказать, что 4-х лопастной винт будет гораздо резвее стартовать и выводить лодку на глиссер при одинаковом шаге, НО МАКСИМАЛЬНАЯ СКОРОСТЬ С ТАКИМ ВИНТОМ БУДЕТ МЕНЬШЕ НА 3-5 %. Имейте это в виду при выборе винта. Также для моря нельзя брать винты из алюминия…-только нержавейка! В линейке фирменных винтов Ямаха есть даже винты, препятствующие наматыванию водорослей, которые подойдут рыбакам.

Если первоначально выбранный винт «тормозит» судно и не добирает оборотов, попробуйте винт с меньшим шагом для увеличения скорости вращения. Чем больше шаг винта, тем ниже скорость его вращения…и наоборот.

Узнайте из инструкции к мотору Ямаха какое максимальное количество оборотов может он развить при полностью открытой заслонке дросселя («полный газ»). Скорость вращения вала двигателя можно и нужно измерять тахометром (на многих моторах тахометр идёт уже в комплекте). Как правило обороты не должны превышать 5500-6000 об./мин. Разгоните свою лодку с выбранным винтом до максимальных оборотов на «полном газу». Если обороты Вашего лодочного мотора, при полностью открытой заслонке, меньше максимальных рекомендованных оборотов, то просто следует уменьшить шаг винта. и наоборот. Не забудьте, что разность шага винта в 1 дюйм (2,54 см) соответствует примерно 200 оборотов. Не сложно понять какой винт нужен.
