Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Смотри, как можно сделать туалет-теремок, и сделай также своими руками!

Туалет в виде теремка является отличным вариантом для обустройства на загородном участке, как на даче, так и при доме постоянного проживания. Он отличается оригинальным внешним видом, а также имеет несложное устройство, доступное для повторения своими руками. Для изготовления простого туалета-теремка потребуется минимум инструмента и вполне распространенные материалы в небольшом объеме. Содержание статьи:

Основой конструкции является простой и надежный деревянный каркас. Стенки и фронтоны теремка в стандартном исполнении обшиваются шпунтованной вагонкой. Крыша – двускатная, с достаточно большим углом наклона. Нюансы сборки и отделки детально описаны ниже.

Туалет в виде теремка после сборки устанавливается на подготовленном основании. Оно представляет собой яму, в которую закладывается бетонное кольцо, накрытое впоследствии монолитной плитой.

Варианты оформления

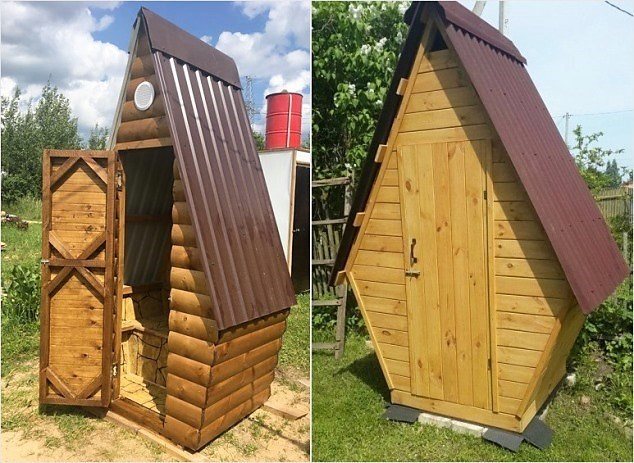

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки. Например, для обшивки стенок и фронтонов допустимо использовать:

• обычную вагонку;
• имитацию профилированного бруса;
• блок-хаус;
• обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши. Для этих целей наилучшим образом подойдет что-либо из следующего:

• профнастил;
• металлочерепица;
• ондулин;
• гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

Далее видоизменить постройку можно за счет применения разных материалов для защиты и отделки древесины. Снаружи и изнутри деревянную обшивку можно покрыть:

• краской желаемого цвета;
• бесцветным лаком;
• морилкой;
• маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством. Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Варианты постройки туалетов

Бывает несколько видов туалетов в виде скворечника, шалаш, избушка или домика. Чертеж дачного туалета с размерами типа «Скворечник» выполняется из дерева, и обшита любым другим материалом. Строится она над выгребной ямой. Если вам сложно самостоятельно составить чертеж, можно воспользоваться готовыми проектами.

При строительстве следует использовать строительный уровень чтобы контролировать ровное размещение конструкции. Не стоит забывать про наличие вентиляции, в качестве которой может быть труба. Она должна быть выше уровня крыши. Для того чтобы утеплить туалет можно использовать пенопласт, украсить внутри можно по желанию.

Готовый проект «Скворечника» с размерами

Основываясь на чертеж дачного туалета «Скворечник» строим «Шалаш», он имеет более сложную конструкции, но результат того стоит. «Шалаш» имеет много разных вариантов оформления, для этого можно использовать свою фантазию или интернет. Размеры можно использовать из предыдущего проекта.

Начинать строительство нужно с ямы туалета, в ней будут размещены бетонные блоки.

Чертеж дачного туалета «Шалаш»

Особенной частью данной постройки является двускатная крыша в форме треугольника. Если это дачный туалет чертежи размеры подбираются индивидуально в связи с количеством людей, которые будут пользоваться туалетом.

Стройка состоит из нескольких этапов. Изначально монтируем фундамент с использованием изоляционного материала, который защитит от влаги.

Строительство «Шалаша» начинается с установки фундамента, затем нижней части каркаса 1 на 1метр и постройки выгребной ямы. Основание нужно обработать антисептиком.

Дальше нужно построить переднюю и заднюю часть каркаса используя чертежи, которые вы составили или готовые. На заключительном этапе следует доработка каркаса.

Туалет можно обшить выгонкой или оставшимися с работы досками. Крышу можно изготовить из различных материалов длиной 1,8 м, она упирается на переднюю и заднюю части каркаса и закрепляется. Материал для крыши можно подобрать в зависимости от вашего вкуса. Это может быть металл, дерево, крыша из шифера или же профнастил.

При установке двери следует сразу же прикрепить к ней ручку и крючок. По окончанию работ нужно обработать туалет лаком или краской для улучшения внешнего вида постройки.

Изготовление и обустройство туалета-теремка

Строительство уличного туалета в форме терема выполняется пошагово в несколько этапов:

1. Подготовка материалов.
2. Сборка каркаса.
3. Обшивка стенок и фронтонов.
4. Настилание кровельного материала.
5. Установка двери.
6. Подготовка площадки под туалет.
7. Установка туалета на место и завершающие работы.

Далее рассмотрены основные нюансы по каждому из этапов на конкретном примере.

Подготовка материалов

Для изготовления показанного на фото туалета потребуются следующие материалы:

1. Деревянный брусок 50×50 мм.
2. Саморезы по дереву.
3. Металлические пластины и уголки для укрепления соединений каркаса.
4. Отделка для стен и фронтона – вагонка, шпунтованная доска, имитация бруса или блок-хаус на выбор.
5. Фурнитура – навесы, щеколда, дверная ручка.
6. Кровельный материал – профнастил, металлочерепица, мягкая черепица.
7. При использовании битумной черепицы потребуется также OSB.

Все вышеперечисленное приобретается в том количестве, которое потребуется для строительства туалета по конкретным размерам. Для этого предварительно необходимо набросать чертеж постройки, и посчитать необходимое количество того или иного материала.

Также для обустройства основания в данном случае использовалось бетонное кольцо и была изготовлена монолитная плита. Соответственно, из материалов понадобится цемент, песок, щебень и пиломатериал для изготовления опалубки.

Сборка каркаса

Несущий каркас собирается из деревянного 50-миллиметрового бруска. На этом этапе задается общая форма терема, которую, как было сказано выше, можно немного видоизменить на свое усмотрение. Например, можно сделать немного больший развал боковых стенок – терем получится более просторным внутри и приземистым снаружи. Чтобы сделать его более «стройным», профиль боковых стенок нужно выполнить ближе к вертикальной плоскости.

Сборку каркаса удобнее всего начинать с дверного короба. Далее к нему прикрепляются передние угловые стойки и стропильные ноги крыши. Для придания жесткости конструкции стропила соединяются поперечными брусками в нескольких местах. Вся фронтальная часть каркаса туалета-теремка собирается на горизонтальной ровной поверхности. Это удобно и менее сложно, чем строить так, как оно будет эксплуатироваться.

По аналогии с передней частью каркаса собирается задняя. Единственное отличие здесь – отсутствие дверной коробки. Вместо нее стропильные ноги дополнительно соединяются на уровне верхней части опорных угловых стоек.

После того, как передняя и задняя части каркаса готовы, они соединяются между собой при помощи все того же деревянного бруска. В результате получается уже трехмерная конструкция, готовая к отделке. Соединения бруса в ответственных местах рекомендуется дополнительно укреплять при помощи металлических пластин и уголков.

Размеры каркаса могут подбираться индивидуально, на свое усмотрение. В качестве ориентиров можно использовать нижеприведенные значения:

• дверной проем — 800×2000 мм;
• основание пола — 1200×1200 мм;
• высота угловых стоек – 1600 мм (или на уровне глаз стоящего человека);
• расстояние между верхними торцами угловых стоек – 1400 мм (можно варьировать для получения желаемой формы терема);
• высота каркаса крыши – такая же, как высота угловых стоек;
• общая высота туалета – 3200 мм.

Указанные размеры можно немного изменить на свое усмотрение.

Отделка

Полученный каркас достаточно легко и просто обшивается классической деревянной вагонкой или блок-хаусом. Такая отделка нарезается по размерам, и крепится при помощи гвоздей. Следует отметить, что для этих целей лучше использовать нержавеющие гвозди. Такие обычно применяются для отделки парной в банях – оцинкованные, омедненные и так далее.

Кабинка из дерева

Итак, со всеми подготовительными этапами мы разобрались. Теперь строим деревянный туалет. Процесс его возведения можно условно разбить на несколько этапов:

Этапы строительства кабинки

Подготовка фундамента

Так как наша постройка не будет обладать большим весом, для нее достаточно столбчатого фундамента, который выполняется следующим образом:

1. вначале нужно разметить площадку с учетом того, что яма должна располагаться под стульчаком туалета;
2. далее в углах будущей конструкции выкапываются ямы на глубину около 25-30 см. Размер их должен быть такой, чтобы в них могли поместиться бетонные блоки;
3. дно ям необходимо засыпать слоем песка толщиной около 15 мм, затем тщательно утрамбовать и выровнять;
4. далее на песок укладываются блоки. Двух рядов, как на схеме выше, будет вполне достаточно. Укладывать блоки надо с перевязкой. Чтобы скрепить их, следует использовать цементный раствор;
5. в завершение работы поверх блоков следует уложить пару слоев рубероида, который будет служить гидроизоляцией.

Пример каркаса деревянного туалета

Сборка каркаса

Теперь, когда фундамент готов, можно приступать к сборке каркаса. Для этих целей нам понадобятся брусья сечением 50х50 мм.

Работа осуществляется в такой последовательности:

1. первым делом выполняется ростверк. Для этого брусья следует уложить на блоки, и выставить по уровню. Соединение брусьев друг с другом можно выполнить «в полдерева» и дополнительно скрепить металлическими уголками и саморезами. При этом необходимо следить, чтобы углы соответствовали 90 градусам;
2. в нижней обвязке сразу же следует установить перемычку, которая будет отделять зону пола туалета от зоны стульчака, как на фото выше;
3. далее устанавливаются вертикальные стойки. Для их фиксации также необходимо использовать металлические уголки и саморезы. Кроме того, дополнительно укрепить стойки можно раскосами;
4. сверху брусья следует соединить между собой верхней обвязкой, которая будет служить основой для крыши;
5. затем нужно установить еще две стойки и перемычки, которые образуют дверную коробку;

Пример каркаса стульчака

1. теперь надо сделать каркас для стульчака. Для этого между задними и боковыми стойками следует расположить поперечины на высоте около 40 см (это средняя высота стульчака, но, вы, при необходимости, можете ее подкорректировать);
2. теперь поперечины, которые установлены на боковых стенах, следует соединить перекладиной, которая должна располагаться строго над перекладиной нижней обвязки. В итоге образуется верхняя рама стульчака;
3. чтобы придать конструкции стульчака больше прочности, между поперечинами и нижней обвязкой следует закрепить опоры.

Прежде чем приступить к строительству туалета, необходимо обработать все брусья и другие деревянные материалы защитной пропиткой, защищающей древесину от влаги и биологических воздействий.

Вот, собственно, и все нюансы сборки каркаса. Точно так же изготавливается металлический каркас, единственное, все детали, которые выполняются из профильной трубы сечением не менее 30х30 см, соединяются при помощи сварки.

Обшивка стен клозета досками

Обшивка каркаса

Следующим этапом работы является обшивка туалета, которая начинается с монтажа кровли:

1. на верхней обвязке следует выполнить обрешетку из подходящих реек или досок;
2. затем на обрешетку необходимо уложить гидроизоляционную пленку;
3. поверх пленки монтируется второй слой реек;
4. в завершение работы на обрешетку укладывается кровельный материал – это может быть профнастил, металлочерепица, шифер или любое другое покрытие.

Что касается обшивки стен, то данная процедура никаких сложностей обычно не вызывает. Любой подходящий материал, который у вас имеется под руками, крепится к каркасу гвоздями или саморезами. Конечно, если вы хотите, чтобы ваш деревянный туалет смотрелся красиво, лучше всего использовать для этих целей вагонку или блок-хаус.

В задней или боковой стенке туалета необходимо выполнить окно, которое будет обеспечивать не только поступление света, но и вентиляцию кабинки.

Дверь для туалета можно сделать двумя способами:

• каркасным – в этом случае из брусьев выполняется рама, которая обшивается тем же материалом, что и стены;

Дверь из досок

• из досок – дверное полотно собирается из досок, которые скрепляются при помощи двух наличников и укосины, как на фото выше.

Установка дверей осуществляется при помощи обычных дверных петель. Единственное, в процессе монтажа необходимо следить за уровнем, чтобы двери не получились перекошенными.

В завершение работы следует уложить доски на пол и обшить раму стульчака, что также является достаточно простой процедурой. По центру стульчака нужно выполнить отверстие.

Сделать его можно следующим образом:

1. приложите к стульчаку доску от унитаза и обведите карандашом с внутренней стороны;
2. затем просверлите отверстие сверлом диаметром не менее ширины полотна электролобзика;

Пример стульчака дачного туалета

1. после этого нужно вырезать отверстие электролобзиком по размеченной линии;
2. в завершение работы надо закрепить на стульчаке доску от унитаза.

Теперь летний деревянный туалет готов.

Дачный туалет теремок

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Кабинка из кирпича

Напоследок рассмотрим, как сделать дачный туалет из кирпича. В этом случае выгребную яму лучше всего залить бетоном или обложить кирпичом. Ее стенки будут служить фундаментом конструкции.

Поверх ямы желательно выполнить бетонную плиту, которая будет служить полом.

Процесс ее обустройства выглядит так:

1. в первую очередь выполняется опалубка;
2. затем укладывается армировочная сетка. Имейте в виду, что она должна располагаться на расстоянии около 2 см. Кроме того, в опалубке необходимо предусмотреть люк, который будет располагаться под стульчаком;
3. в завершение работы опалубка заливается бетоном.

Строительство туалета из кирпича

Теперь можно приступать к возведению стен.

Данная работа осуществляется следующим образом:

1. первым делом выполняется гидроизоляция фундамента. Для этого нужно уложить по периметру плиты рубероид;
2. далее возводится обычная кирпичная кладка. На данном этапе необходимо следить, чтобы все ряды располагались горизонтально и в одной вертикальной плоскости. Для этого необходимо использовать маяки в виде натянутых нитей и отвесы.Кроме того, очень важно обеспечить равномерность швов;
3. в задней стенке, как и в предыдущем случае, нужно выполнить окошко. Для этого необходимо сделать перемычку из стальных уголков, швеллера или даже деревянного бруса.

Дальнейшая же работа выполнятся так же, как и при строительстве деревянного туалета – укладывается кровля, устанавливаются двери и т.д. Единственное, предварительно нужно установить дверную коробку, которую можно выполнить из досок.

Что касается стульчака, то его нужно сделать переносным в виде короба, чтобы он не мешал в процессе очистки выгребной ямы.

Вот, собственно, и вся информация о том, как сделать туалет на даче без помощи специалистов.

Особенности теремка

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года – места в туалете-теремке достаточно.
3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.
4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру – все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

Уличный туалет для дачи из ОСБ плиты своими руками – фото и чертежи

Пожалуй, самый простой способ построить достаточно удобный для летнего использования дачный туалет – использовать плиты ОСБ. Они дешевы, легко поддаются обработке и подогнать их под размеры конкретной постройки не составит труда.

Фундаментом на прочной почве вообще можно пренебречь, а если и устраивать его, то самый простой, столбчатый или же на кирпичах.

В первую очередь собирается каркас. Для этого нужно взять прочный брус – желательно сечением от 40×40 мм или больше. В основание укладывается квадрат размером от 120×120 до 140×140 см. Крепить брус между собой можно при помощи гвоздей или шурупов-саморезов. Если выгребная яма большая и находится почти под всей площадью туалета, есть смысл сделать обрешетку – добавить ещё несколько брусьев в середину квадрата.

К основанию крепится вертикальный брус высотой 200 см. В верхней части собирается ещё один квадрат по площади точно совпадающий с основанием – дополнительный пояс жесткости. Уже к нему под углом следует прикрепить основание для будущей крыши – классический треугольник.

Каркас готов. Осталось только обшить его листами из ОСБ плит. Выпилить подходящий по форме и размеру при помощи ножовки или электролобзика не составит труда. Кровля также может быть выполнена из ОСБ плиты, но для гидроизоляции следует защитить его кусками рубероида или шифера. Первый можно наплавить или закрепить мелкими гвоздями, а второй – при помощи шурупов.

Видео

Как построить туалет теремок своими руками

Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.

В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.

Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.

Создание фундамента для туалета-теремка

Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.

Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.

Обустройство выгребной ямы: виды материалов и пошаговый план работ

Строительство туалета с выгребной ямой подразумевает использование герметичного сооружения для организации септика. Предлагаем 3 самых распространенных вида материалов для таких целей.

Из старых покрышек

Если делать выгребную яму из подручных средств, то отличным вариантом является использование старых автомобильных шин. Принцип расчета материала для строительства такой. Измеряете толщину покрышки. Общую глубину выгребной ямы делите на этот показатель. Получаете точное количество необходимых шин. Кладете покрышку на землю в месте, где начинаете работы. Очерчиваете круг диаметром на 200 мм больше диаметра шины. Это проем выгребной ямы.

• Выгребная яма открытого типа — на дно насыпается слой речного песка 50 мм и щебня 200 мм, чтобы функционировала дренажная система.
• Выгребная яма закрытого типа — дно засыпается гравием, заливается бетонный раствор слоем 100 мм.
• Усиление конструкции — мы делали диаметр ямы больше, чем диаметр покрышек. Оставшееся пустое место между стенкой ямы и шинами засыпается битым кирпичом, камнями или щебнем.

Из пластика

Пластиковые емкости — легкие, недорогие конструкции, устойчивые к агрессивной среде. Прочный септик на долгие годы без запаха и протечек. Под размеры пластикового септика выкапывается выгребная яма. Чтобы не допустить неровность, на дно укладывается слой кирпичей или бетонные плиты. Конструкция устанавливается так, чтобы выход приходился на отверстие в будущем туалете.

Из бетонных колец

Строительство осуществляется по принципу установки колодца. Устанавливается первое бетонное кольцо, по диаметру которого роется траншея глубиной 300 мм. Затем земля убирается по всему периметру кольца, чтобы оно постепенно проседало. Когда конструкция опускается полностью на глубину, на нее устанавливается второе кольцо. Работы проводятся по тому же принципу, пока не будет достигнута нужная глубина выгребной ямы. Самое вернее кольцо выступает над землей на 100 мм, чтобы не засорять осенней листвой.

Монолитное сооружение из бетона

Дно выгребной ямы засыпается щебнем и заливается бетонным раствором слоем 100 мм. Следующим этапом является установка арматуры, которая перевязывается проволокой для придания бетонному сооружению прочности и износоустойчивости. Для установки опалубки используются деревянные доски. Все элементы надежно закрепляются, чтобы при заливке бетона не произошло разрушений. Опалубка убирается через сутки, бетон продолжает набирать прочность еще 14 дней. Потом можно заниматься строительством верхней части сооружения.

Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Проекты, чертежи и схемы дачного туалета: читаем по пунктам

Главная / Материалы и инструменты /

• Возведение дачного туалета своими руками не требует наличия серьезного строительного опыта и профессионального оборудования.
• Рекомендуется перед началом процедуры тщательно изучить всю представленную информацию о проектировании и монтаже туалета, а также разобраться в чертежах и схемах будущей конструкции.
• Данная статья поможет определиться с подходящим материалом изготовления кабинки, узнать про основные отличия канализации с выгребной ямой и без нее, а также предоставит полную инструкцию по строительству дачного туалета.

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Изготовление и установка рамы двери

Дверная рама создаётся с применением металлического профиля, сечение которого аналогично размерам каркасных стоек. Четыре элемента обрезаются под углом 45о, что позволит легко и быстро собрать прямоугольную раму двери.

К собранной конструкции необходимо приварить пару поперечин, способствующих получению надежной рамы.

Чертеж туалета из профнастила для дачи

Затем привариваются стандартные дверные петли на расстоянии четверть метра от нижней и верхней кромки. После того, как петли будут приварены на конструкцию, дверная рама фиксируется на ответных петлях, приваренных на каркасном основании туалета.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Выгребная яма

Выгребная яма бывает двух видов:

Схема устройства туалета

• дренажная яма;
• герметичная яма.

Предпочтение отдается установке герметичной ямы, так как ее использование исключает возможность загрязнения, и, как следствие, заражение грунтовых вод.

• Определяем размеры выгребной ямы.

Стандартно используются размеры 2 Х 1,5 Х 2. Размер ямы задает параметры будущего туалета.

• Роем котлован.

Важно учесть следующие моменты:

Схема выгребной ямы

• размеры котлована должны быть больше (+15 см), чем предполагаемая выгребная яма;
• к задней стенке должен быть небольшой уклон, что обеспечит сбор нечистот возле люка.

Дно котлована засыпаем слоем песка (15 см).

• Следующим шагом на дно котлована помещаем гидроизоляционную пленку, можно воспользоваться полиэтиленом. Важно, чтобы края пленки заходили внахлест на стены (40-50 см).
• Укладываем арматуру, предварительно связав ее между собой.
• Устанавливаем опалубку.

Если котлован получился достаточно большим, этот шаг можно пропустить.

• Заливаем раствор.

Для прочности конструкции туалета для дачи из профнаcтила желательно подождать неделю, чтобы дно выгребной ямы устоялось и полностью просохло.

• Возводим кирпичные стены (25 см толщина).

Желательно, чтобы выступ над землей составлял 10 см.

Дачный туалет из профнастила своими руками

Для максимальной надежности воспользуйтесь штукатуркой (цемент + песок), нанеся ее поверх кирпичной кладки. Эта процедура обеспечит более медленное разрушение кирпича.

Установка стоек

В качестве материала для стоек можно использовать:

• деревянный брус;
• швеллер;
• профильные трубы.

Мы более подробно рассмотрим вариант с использованием профильных труб.

Схема каркаса для туалета

Отлично подойдут профильные трубы 60 Х 40. Высота стоек определяет высоту будущего туалета для дачи, созданного своими руками.

• Разделим стойки на задние и передние, которые будут чуть выше, так как предположительно наш туалет будет иметь скатную крышу.
• Устанавливаем передние стойки, для этого:
• устанавливаем каждый профиль, выравнивая строго вертикально при помощи уровня.
• тщательно утрамбуем;
• вскопаем углубления 1,2 метра, засыпав на дно песок, можно также использовать мелкий щебень;
• Для того чтобы установить задние стойки, используем такой же алгоритм. Важно, чтобы задние стойки были шире основания выгребной ямы (закрыть до метра длины ямы). Пространство между стойками и кирпичной кладкой засыпается землей.

Делаем пол и стульчак

Стуальчак в туалете на даче

• Определив высоту и расстояние от задней стенки, возводим кирпичную кладку спереди и по бокам, до уровня, отмеченного на вашем плане, чертежи вам в помощь. Стандартно эта высота достигает 50 см.
• Устанавливаем деревянную опалубку на месте предполагаемого пола.
• Укладываем арматуру.
• Заливаем раствором бетона с добавлением щебня.

Устанавливаем каркас

• Привязываем профильную обвязку 40 Х 20 (60 Х 40) на стойки. Это придаст прочности будущему туалету для дачи, построенному своими руками.
• Верхние точки стоек соединяем поперечными балками, приварив их с помощью сварочного аппарата.

• Готовим обрешетку для крыши, перед этим закрепив металлический профиль на наклонных поперечинах, на расстоянии 70 см друг от друга.
• Дополнительную профильную обвязку делаем с трех сторон, кроме той, где предполагается дверь.

Если вы не обладаете достаточными умениями работы со сварочным аппаратом, можно воспользоваться болтами.

• Устанавливаем на каркасе дверной проем, для этого заранее на чертеже определяется место двери и на определенном расстоянии, на каркасе закрепляем поперечину, два профиля привариваются параллельно стойкам.

Установка профлиста

• Нарезаем профилированные листы в соответствии с размерами каркаса.
• Закрепляем профнастил на каркасе, используя сварочные работы или крепление специальными кровельными саморезами.
• Саморезы ввинчивают в низ волны профнастила через одну гофру и в каждую поперечную балку вертикально.

Установка двери

В туалет из профлиста обычно устанавливается металлическая дверь.

Чертеж дачного туалета своими руками

• Сделаем заготовку двери из профнастила, заранее приготовив все чертежи, на которых отражены параметры двери, согласно которым разрезается лист. Затем с каждого края уберем по 0.5 см, для того, чтобы она закрывалась и существовала дополнительная вентиляция.
• Петли также можно сделать своими руками, для этого воспользоваться толстым слоем резины, равномерно установив ее в нескольких местах по всей высоте двери с внешней стороны.
• Закрепляем дверь на каркасе с помощью болтов.

Отделка помещения

Внутренняя отделка туалета

• Помещаем на кирпичные стенки предполагаемого стульчака либо толстый слой фанеры, либо деревянные доски, предварительно обработав материал средствами, препятствующими гниению.
• Вырезаем овальное отверстие, куда позже мы поместим сиденье для унитаза.
• Так как снизу остается видна кирпичная кладка, закрываем ее с помощью фанеры.
• На пол можно постелить линолеум.
• Если ваш туалет предполагает использование его в холодное время года, можно установить теплоизоляцию, воспользовавшись стекловатой.

Заключительным этапом строительства дачного туалета из профлиста своими руками станет закрытие выгребной ямы с помощью досок.

Туалет из профнастила своими руками готов! Быстро, комфортно и надежно!

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Чертеж дачного туалета: популярные схемы постройки для самостоятельного проекта

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Правила устройства туалета:

1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Нормы удаленности дачного туалета на участке

• Сооружение должно находиться от колодца, скважины и другого источника питьевой воды, от открытых водоемов и ручьев не менее, чем на 30 метра.
• Чтобы прохожих не беспокоили запахи, располагайте туалет на участке на расстоянии 5 метров от пешеходной и проезжей части.
• Отступ от забора — 1 метр.
• Удаление туалета от дома — 12 метров.
• Деревья и кустарники на участки находятся в удалении от туалета на 3 метра.

Если залегание уровня грунтовых вод не достигает отметки 2,5 метра глубиной, выгребная яма для туалета используются только закрытого типа. Открытый тип противоречит правилам гигиены и санитарии.
